Tračna/vretenasta šlajferica

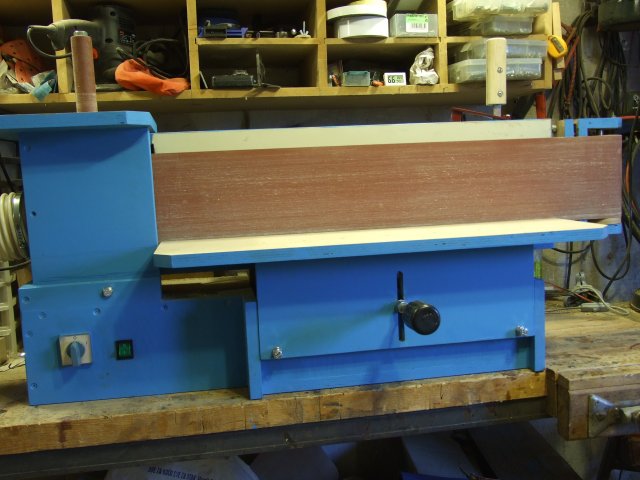

Stonu tračnu šlajfericu sam imao u obliku modela Gude BTS4000
S obzirom na klasu alata, ova mašina je neko vreme solidno radila, ali je njeno glavno ograničenje bila i ostala mala radna površina. Kada je posle nekog vremena pukao igličasti ležaj na zatezaču i kada sam otkrio da je osovina po kojoj je trčao, napravljena od mekog gvožđa koje se pojelo i izdeformisalo, prelomio sam - Pravim tračnu šlajfericu malo većih gabarita.

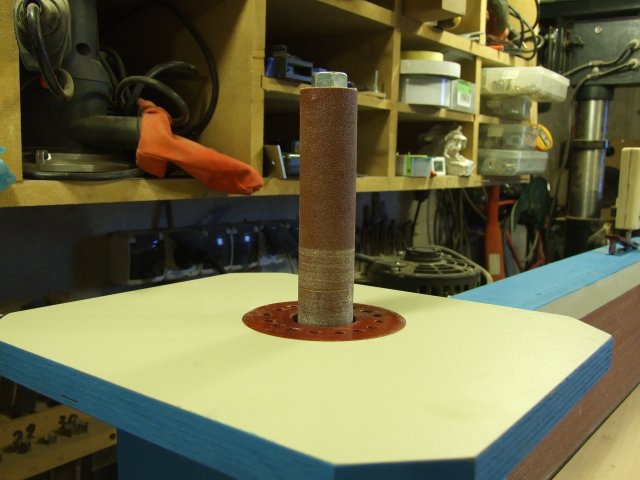

Vretenasta šlajferica mi je jako nedostajala za većinu radova u kojima sam obrađivao otvore "iznutra". Nedostatak sam rešavao nekim polurešenjima, koja su upravo tako i radila. Shvatio sam da je ovo idealna prilika za 2 u 1 mašinu.
I... posle dva meseca projektovanja i sastavljanja, završena je mašina koja mi je nedostajala. Prvi utisci su odlični, a praktičan rad će svakako nametnuti dorade i unapređenja .
Za sada preostaje samo još da napravim odgovarajuće podnožje i šmirglanje može da krene.
Osnovne karakteristike:

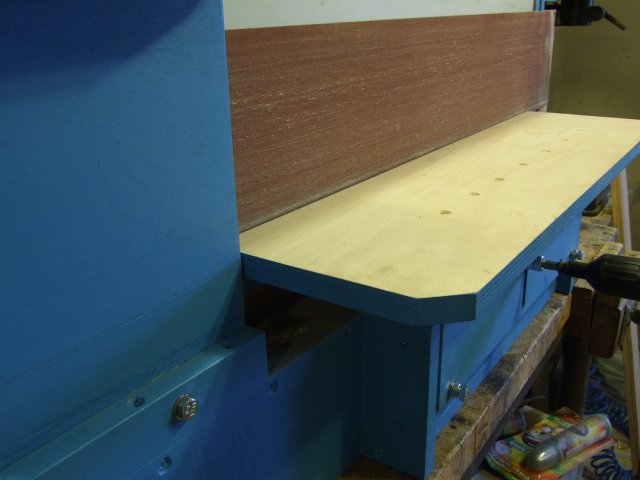

· Radna površina brušenja 800mm X 150mm
· Linijska brzina trake 223 m/min
· Dužina brusne trake 2090 mm

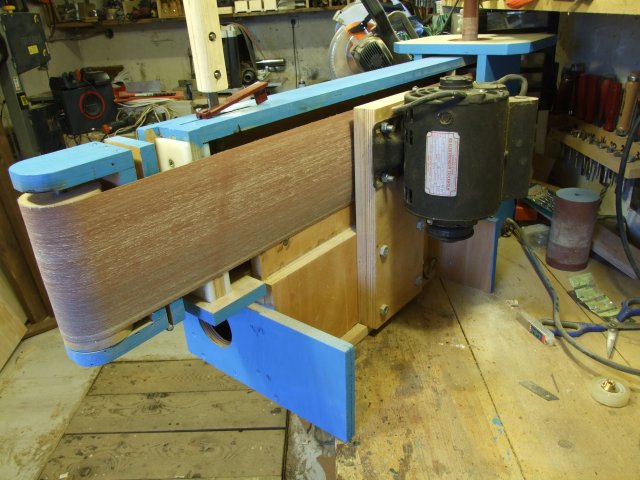

· Pogonski motor asinhroni; 750W; 1425 /min
· Motor za vertikalno oscilovanje asinhroni sa reduktorom broja obrtaja 80W; 75/min.
Gabaritne dimenzije:
· dužina: 1110 mm
· širina: 560 mm
· visina: 570 mm
Ako imate strpljenja, odgledajte video o postupku izrade: https://youtu.be/v3c-Z04lkDg?t=1s
Last edited by diplmajstor on 22 Aug 2016 13:09, edited 1 time in total.
Kad naiđe oluja jedni grade zidove - drugi prave vetrenjače
Tek danas sam stigao da odgledam.
Super masinica. Sve cestitke.
Cini mi se da bi bilo bolje da su oscilacije nesto sporije, reda 50-tak/min, al nista kriticno.
Od cega je ovo motorce sa reduktorom koje tera oscilacije?
I druga primedba, sto je glavni motor otvorene konstrukcije. Nije bas dobra u uslovima brda piljevine. Opet, nista znacajno, verovatno si takav motor imao pri ruci, a kad je dzabe... perfektan je
Super masinica. Sve cestitke.
Cini mi se da bi bilo bolje da su oscilacije nesto sporije, reda 50-tak/min, al nista kriticno.
Od cega je ovo motorce sa reduktorom koje tera oscilacije?
I druga primedba, sto je glavni motor otvorene konstrukcije. Nije bas dobra u uslovima brda piljevine. Opet, nista znacajno, verovatno si takav motor imao pri ruci, a kad je dzabe... perfektan je
- diplmajstor
- Majstor
- Posts: 298
- Joined: 30 Apr 2009 09:59
- Location: Zemun
- Contact:
- diplmajstor
- Majstor
- Posts: 298
- Joined: 30 Apr 2009 09:59
- Location: Zemun
- Contact:
Svaka cast. Odlicna izvedba. Imao sam slicne potrebe, i napravio masinu, ali sam izbacio vertikalnu osovinu i taj posao odradjujem preko tracne smirgle uz promenu prednjeg valjka viewtopic.php?id=6771 .
- diplmajstor
- Majstor
- Posts: 298
- Joined: 30 Apr 2009 09:59
- Location: Zemun
- Contact:
Hvala nebman. Ja sam se trudio da izbegnem sklapanje/rasklapanje delova mašine zarad dobijanja funkcionalnosti, više mi odgovara da sve što može da radi bude tu odmah na dohvat ruke. Naravno da je moguć i jedan i drugi (i treći...) način i upravo tu se krije i jedna od važnijih prednosti pravljenih mašina, što ih maksimalno prilagođavaš svojim potrebama/navikama.
Kad naiđe oluja jedni grade zidove - drugi prave vetrenjače
- diplmajstor
- Majstor
- Posts: 298
- Joined: 30 Apr 2009 09:59
- Location: Zemun
- Contact:
Hvala djuro2.
Za sada imam samo traku granulacije 120 i to radi očekivano. Sledeće ću da nabavim granulaciju 80 za malo brutalnije:) radove i možda još 180 za finu obradu. Nešto na čemu ću morati da poradim je bolje sakupljanje piljevine, tačnije moraću da smanjim prostor između brusne trake i kućišta tako da usisavanje bude efikasnije.
Za sada imam samo traku granulacije 120 i to radi očekivano. Sledeće ću da nabavim granulaciju 80 za malo brutalnije:) radove i možda još 180 za finu obradu. Nešto na čemu ću morati da poradim je bolje sakupljanje piljevine, tačnije moraću da smanjim prostor između brusne trake i kućišta tako da usisavanje bude efikasnije.
