Stolić cvijet
Stolić cvijet
Kolege, imam upit za izradu ovakvog stolića: https://www.pleasurebyann.com/coffee-si ... ffee-table
Ima li tko ideju kako napraviti ove latice?
Ima li tko ideju kako napraviti ove latice?
Re: Stolić cvijet
Koliko se vidi sa slika... ovo je lepljeno iz segmenata, pa onda najverovatnije obradjeno na nekom CNC-u.
Donje daske svakog segmenta, idu celim precnikom, to jest slepljene su tako da prave dno (po godovima ovo sto se vidi spolja je ceoni rez tih dasaka).
Kako ga uraditi u neindustrijskoj varijanti... huh... padaju mi napamet neke ideje sa nekakvim sablonimam za glodalicu i rotacionim postoljem, al bojim se da bi bila skuplja pita od tepsije za jedan komad.
No...

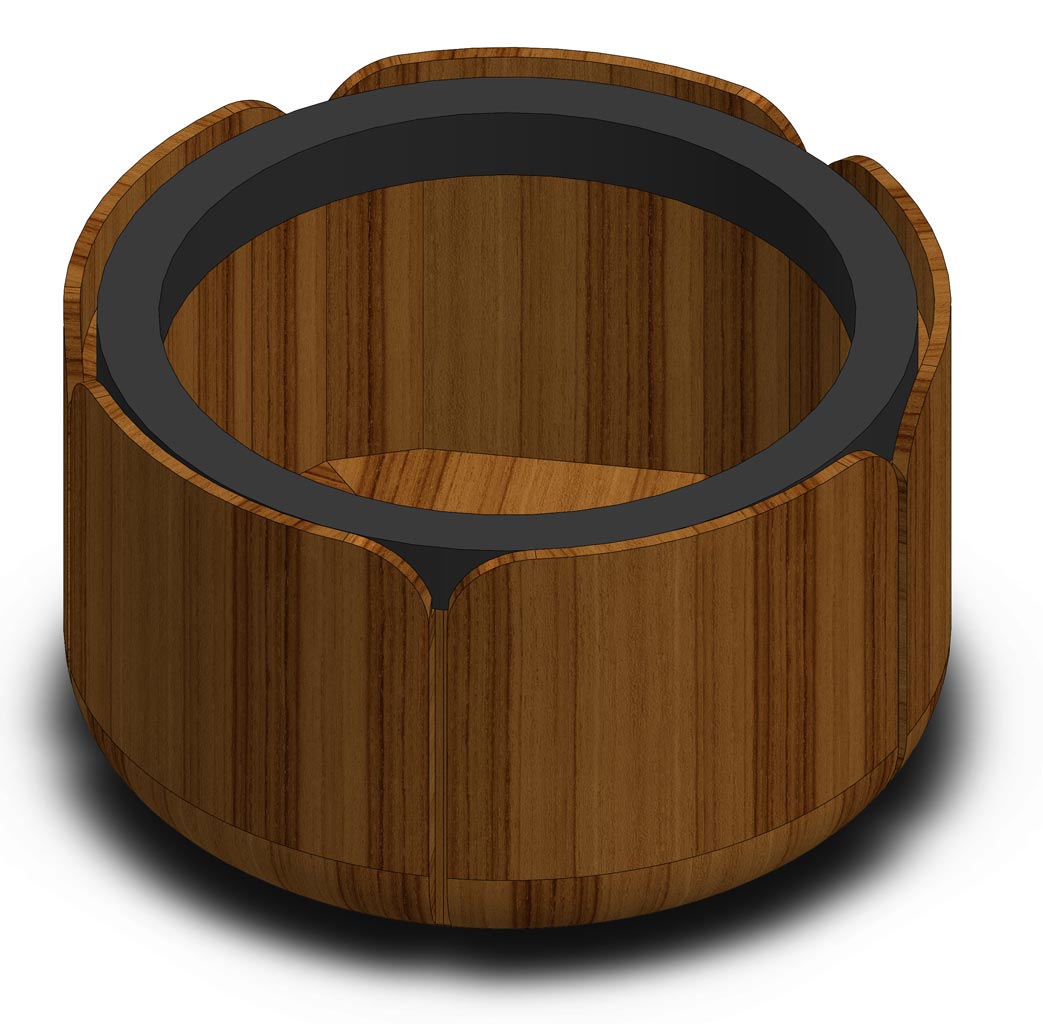

Otprilike.. ovako nekako...

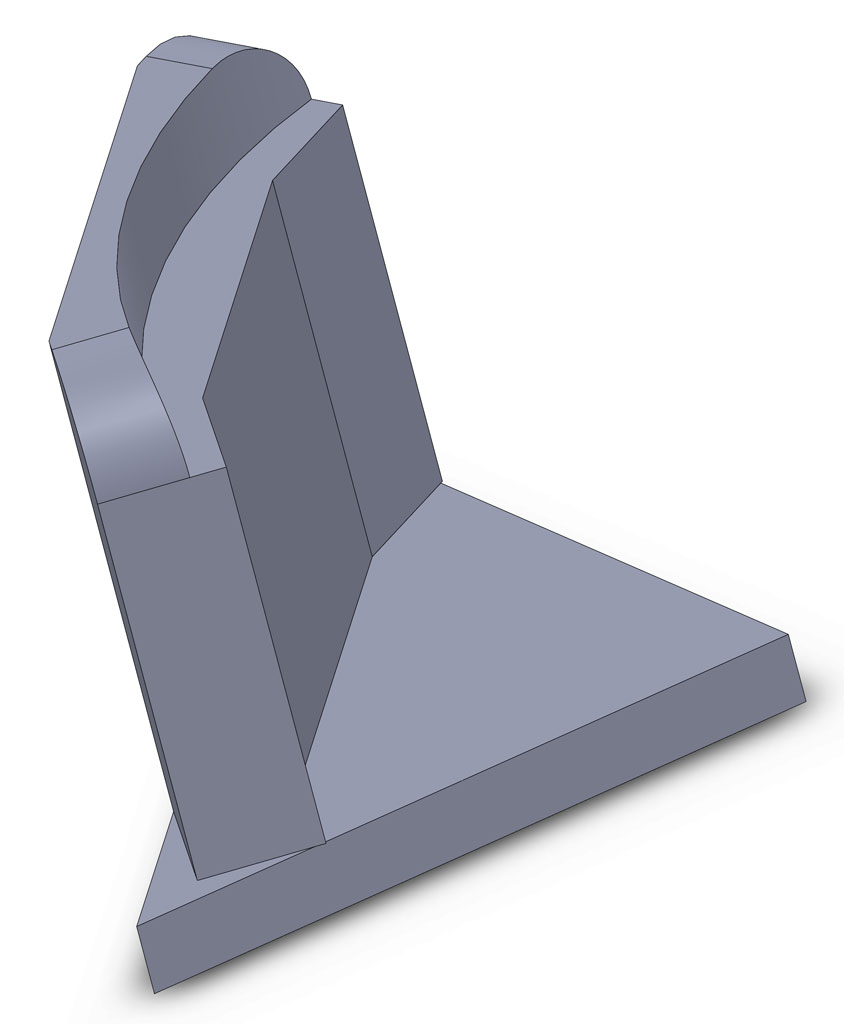

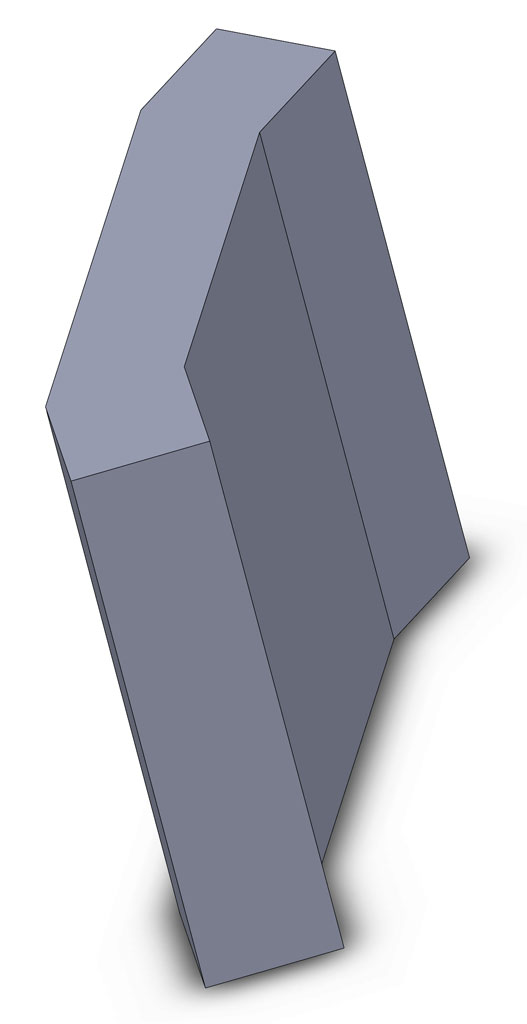

Pocetak.. tri daske ulepljene Zaobljeni uglovi (ovo je vrv lakse uraditi pre slepljivanja, ali je meni bilo ovako zgodnije za crtanje) Useceno glodalicom za prsten na koji ce se oslanjati ploca. Za ovo treba pristojna glodalica, posto treba duboko useci ovaj kanal, nekih 6-7cm, tj onoliko koliki je radius ovih zaobljenja na segmentima. Al koliko se secam, trebalo bi da imas OF-2000, za koji moze da se nadje tako dugacko glodalo. Naravno... i ovde treba nekakav sablon... Zalepljena donja daska, pravljena isto iz segmenata (opet ovako bilo lakse za crtanje) E ovde dodje sablon i glodalica kojim se obradi spoljasnja strana da bude lepo okrugla.

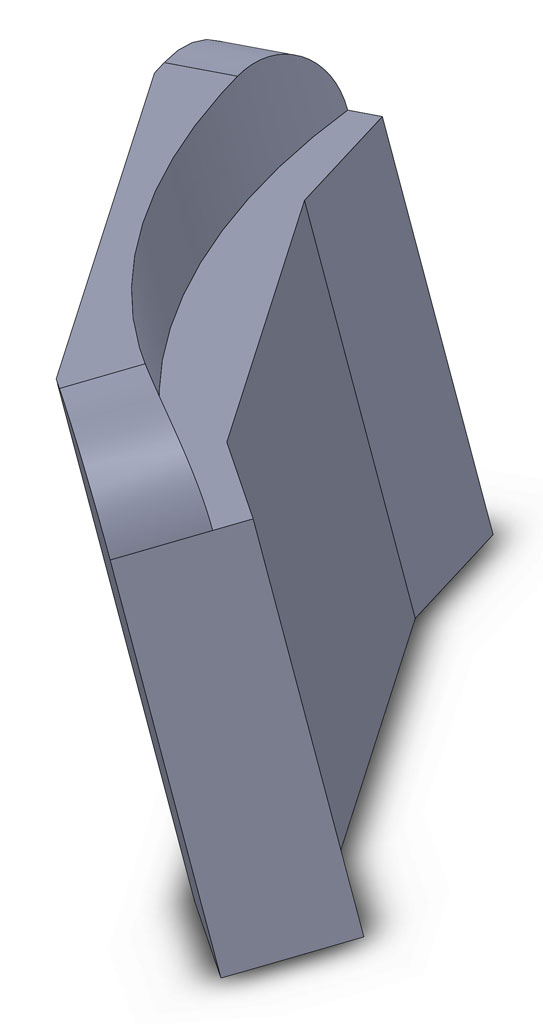

Nije nemoguce to izvesti i iz ruke, blanjom, smirglanjem... da bi se izbeglo pravljenje sablona za glodalicu. Sredjene ivice, usecen zljeb koji glumi cilindar koji ide do dna.

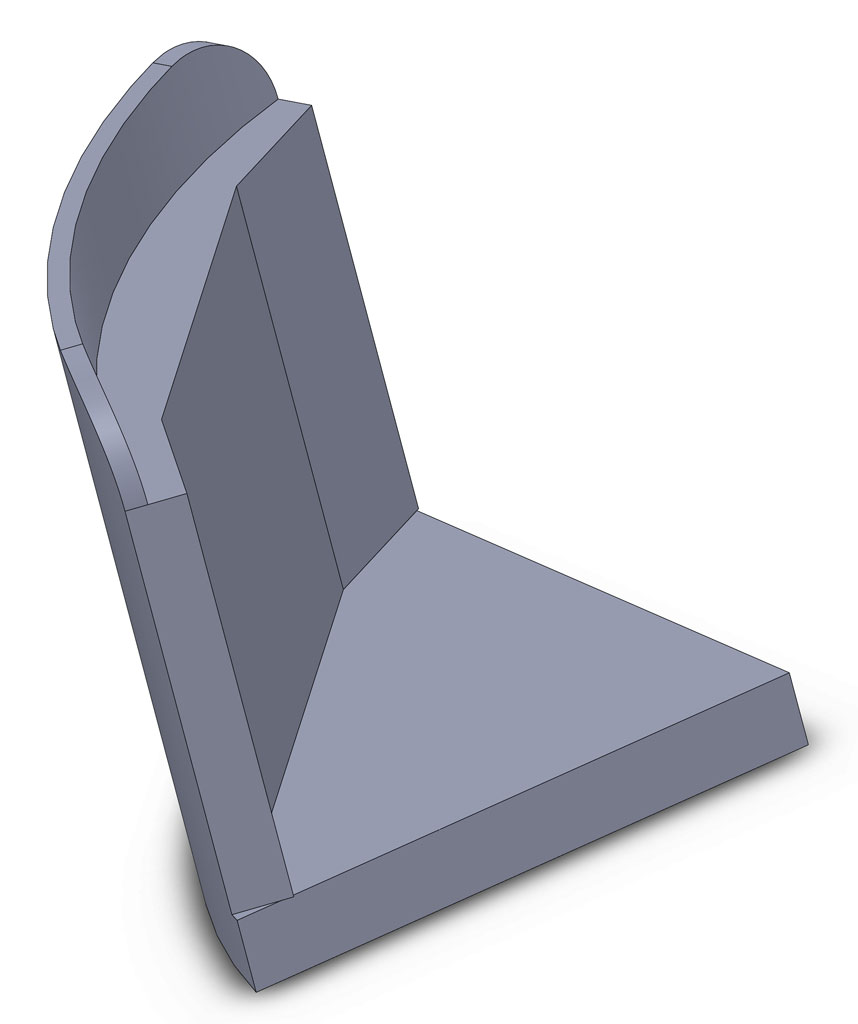

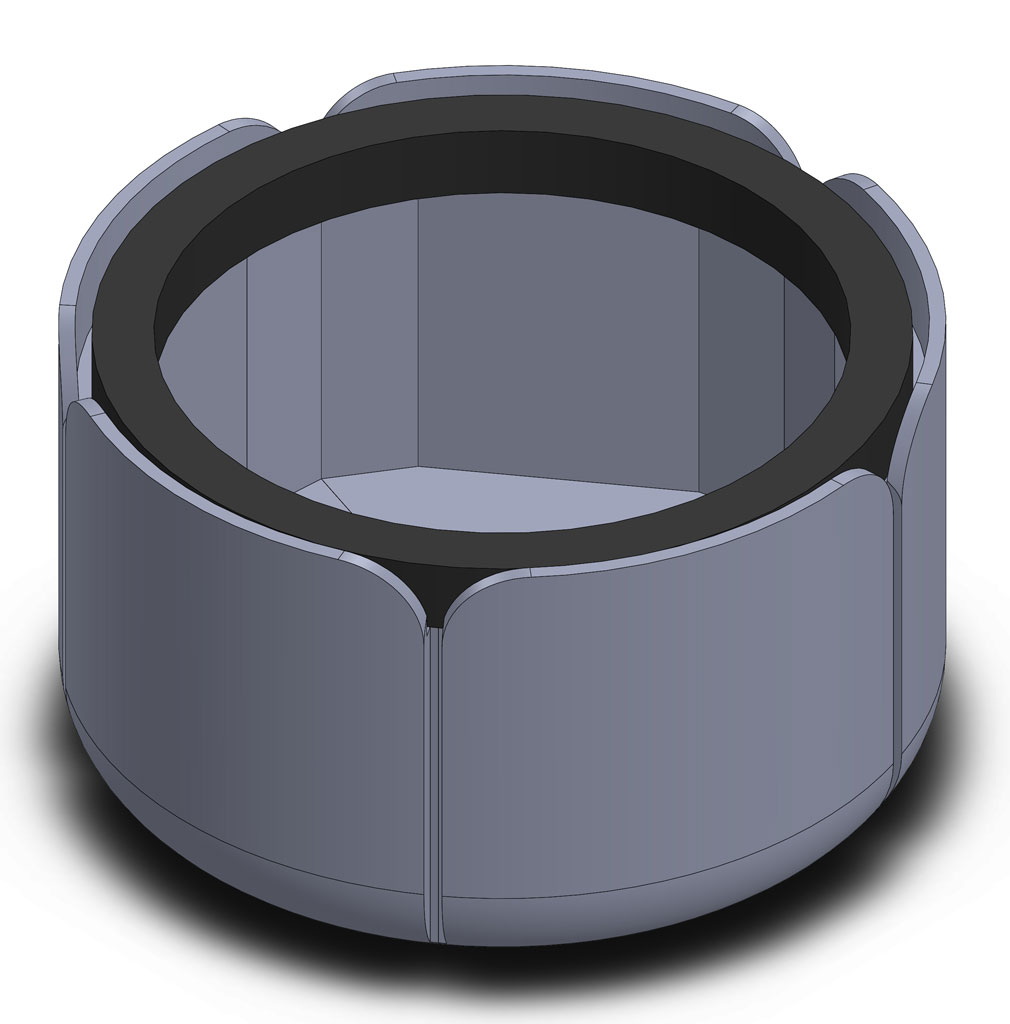

Taj zljeb je isto tako lakse napraviti pre zaobljivanja spoljasnje strane, opet.. ovako bilo jednostavnije za crtanje. Slepljeno 5 ovakvih u celo postolje E sad dodje malo zeznut moment pravljenja ovog zaobljenja na dnu.
Postavi se celo postolje na nekakvu osovinu, rotacionu plocu... tako nesto...
Pa se opet pravi neki sablon za glodalicu, mada bih ja verovatno to odradio na grubo testerom, a na fino trakastom i nekom manjom orbitalnom/vibracionom iz ruke s tim da se postolje vrti na tom rotacionom postolju. Mislim da iz ruke moze da se postine sasvim glatka krivina uz malo paznje. Na kraju dodje nekakav prsten od cega god, farban u mat crno, na koji se oslanja sama mermerna ploca (ili neku drugu boju, zavisno od toga koje je boje mermer) Odnosno uz malo bojica... (treba zafarbati u crno i zlebove izmedju segmenata, ili tu ubaciti nekakvu crnu letvicu, al me mrzelo da crtam
).
Donje daske svakog segmenta, idu celim precnikom, to jest slepljene su tako da prave dno (po godovima ovo sto se vidi spolja je ceoni rez tih dasaka).
Kako ga uraditi u neindustrijskoj varijanti... huh... padaju mi napamet neke ideje sa nekakvim sablonimam za glodalicu i rotacionim postoljem, al bojim se da bi bila skuplja pita od tepsije za jedan komad.
No...
Otprilike.. ovako nekako...
Pocetak.. tri daske ulepljene Zaobljeni uglovi (ovo je vrv lakse uraditi pre slepljivanja, ali je meni bilo ovako zgodnije za crtanje) Useceno glodalicom za prsten na koji ce se oslanjati ploca. Za ovo treba pristojna glodalica, posto treba duboko useci ovaj kanal, nekih 6-7cm, tj onoliko koliki je radius ovih zaobljenja na segmentima. Al koliko se secam, trebalo bi da imas OF-2000, za koji moze da se nadje tako dugacko glodalo. Naravno... i ovde treba nekakav sablon... Zalepljena donja daska, pravljena isto iz segmenata (opet ovako bilo lakse za crtanje) E ovde dodje sablon i glodalica kojim se obradi spoljasnja strana da bude lepo okrugla.
Nije nemoguce to izvesti i iz ruke, blanjom, smirglanjem... da bi se izbeglo pravljenje sablona za glodalicu. Sredjene ivice, usecen zljeb koji glumi cilindar koji ide do dna.
Taj zljeb je isto tako lakse napraviti pre zaobljivanja spoljasnje strane, opet.. ovako bilo jednostavnije za crtanje. Slepljeno 5 ovakvih u celo postolje E sad dodje malo zeznut moment pravljenja ovog zaobljenja na dnu.
Postavi se celo postolje na nekakvu osovinu, rotacionu plocu... tako nesto...
Pa se opet pravi neki sablon za glodalicu, mada bih ja verovatno to odradio na grubo testerom, a na fino trakastom i nekom manjom orbitalnom/vibracionom iz ruke s tim da se postolje vrti na tom rotacionom postolju. Mislim da iz ruke moze da se postine sasvim glatka krivina uz malo paznje. Na kraju dodje nekakav prsten od cega god, farban u mat crno, na koji se oslanja sama mermerna ploca (ili neku drugu boju, zavisno od toga koje je boje mermer) Odnosno uz malo bojica... (treba zafarbati u crno i zlebove izmedju segmenata, ili tu ubaciti nekakvu crnu letvicu, al me mrzelo da crtam

Re: Stolić cvijet
Mbole, upravo si me potaknuo da se primim ovog zadatka. Nadam se da ću u hodu uspjeti osmisliti rješenja za obradu ovih komada. I divim se tvojoj vještini crtanja ma u kom to programu bilo
Hvala ti na trudu, a ja ću se potruditi obavještavati našu malu zajednicu o napretku projekta.

Re: Stolić cvijet
Meni ovo dizajnerski promasaj. Ovo je kul za majstore cini mi se - u smislu da mere... meru... -zato sto ne moze da se napravi sad bas za sat vremena.
Al' je u principu ruzan k'o lopov.
Licno, ni na jednom delu ja tu ne vidim coveka - bukvalno u svakom detalju vidim masinu. Pa i sam dizajn kao da ga je dizajnirala masina, bukvalno vristi od koliko je mrtav, odnosno neziv.
Po meni ovi koji izbroje 6+ somica za ovaj stolic - trebalo im je naplatiti vise
, posto evidentno imaju para za rasipanje, posto "i malo za nista je mnogo".
Sto ne mora da znaci da sam u pravu, naravno. Mislim jesam sebi -al' ne moram i drugima biti.
Al' je u principu ruzan k'o lopov.
Licno, ni na jednom delu ja tu ne vidim coveka - bukvalno u svakom detalju vidim masinu. Pa i sam dizajn kao da ga je dizajnirala masina, bukvalno vristi od koliko je mrtav, odnosno neziv.
Po meni ovi koji izbroje 6+ somica za ovaj stolic - trebalo im je naplatiti vise

Sto ne mora da znaci da sam u pravu, naravno. Mislim jesam sebi -al' ne moram i drugima biti.
Re: Stolić cvijet
Našao sam još jednu stranicu gdje se bolje može pogledati kako je spajano: https://millamilli.com/bloom-coffee-table-m.html Promjenom dekora i rotacijom pri maksimalnom zumu se bolje mogu uočiti spojevi. Meni ovo liči na furnir... Na uzorku Ash sepia se najbolje vidi ponavljanje uzorka. Iako, i dalje ne dvojim da je to jednostavnije napraviti od punog drveta, samo gdje naći toliko daske radijalno rezane? Doduše, cijena originala je oko 7000 € pa se može potrošiti i kubik
--------------------------- spojene poruke

--------------------------- spojene poruke
Jasno, o ukusima se ne raspravlja. Osobno ne bih takav komad rado iimao u boravku, ali bih vrlo rado napravio jedan za nekoga tko je voljan platiti makar pola cijene originaladrBouz wrote: ↑16 Nov 2023 07:32 Meni ovo dizajnerski promasaj. Ovo je kul za majstore cini mi se - u smislu da mere... meru... -zato sto ne moze da se napravi sad bas za sat vremena.
Al' je u principu ruzan k'o lopov.
Sto ne mora da znaci da sam u pravu, naravno. Mislim jesam sebi -al' ne moram i drugima biti.

Re: Stolić cvijet
Ovde je potrošeno pola kubika za ovo govance od stola i CNC se nije gasio....
Re: Stolić cvijet
Ne tvrdim ja da je ovo napravljeno ovako kako sam ja zamislio... verovatno i nije...
Ova sto mozes da ga "vrtis" je CGI to jest racunarski model a ne stvaran izgled.
A kad pogledas ove slike koje su u gornjem delu, i koje su prave fotografije... gornja ivica, godovi se perfektno nastavljaju sto je gotovo nemoguce izvesti furnirom.

Ovo je samo neko moje resenje, kako da se to izvede i da bude izgledom skoro pa identicno, a da moze da se napravi u "kucnoj radinosti".
Gde nadje Ash sepia?
Meni nudi samo Walnut natur, i Hornbeam natur
Tek sad sam ukapirao da je ovaj crni prsten ustvari metal. Mislio sam da plocu mozes da biras dal je od metala ili od mermera.
No nebitno... ne menja nista sustinsko u konstrukciji, sve i da taj prsten pravis od metala.
PS
Program je solidworks, koristim ga vec godinama, za "projektovanje" maltene bilo cega.
Jeste malo "teska artiljeija", al kad jednom udjes u fazon, ide brzo.
A lepo je imati kompletan, pravi 3D model, u kome mozes da vidis prave odnose, sta se sa cim i kako uklapa, kasnije da ga modifikujes, menjas materijale (ne samo izgled, materijali imaju i svoje fizicke karatkteristike, gustinu, cvrstocu...), ako treba radis analizu opterecenja tj koliko ce nesot da se uvije pod teretom, ili koliko je od granice pucanja, lako je da iz modela dobijes radionicke crteze...
--------------------------- spojene poruke
Evo ga i sablon za spoljasnji radius, naravno treba "stariji brat" od ovoga sto je za vrat gitare, al princip je isti.
https://www.youtube.com/watch?v=sVG8CCqfNiE
Ova sto mozes da ga "vrtis" je CGI to jest racunarski model a ne stvaran izgled.
A kad pogledas ove slike koje su u gornjem delu, i koje su prave fotografije... gornja ivica, godovi se perfektno nastavljaju sto je gotovo nemoguce izvesti furnirom.

Ovo je samo neko moje resenje, kako da se to izvede i da bude izgledom skoro pa identicno, a da moze da se napravi u "kucnoj radinosti".
Gde nadje Ash sepia?
Meni nudi samo Walnut natur, i Hornbeam natur
Tek sad sam ukapirao da je ovaj crni prsten ustvari metal. Mislio sam da plocu mozes da biras dal je od metala ili od mermera.
No nebitno... ne menja nista sustinsko u konstrukciji, sve i da taj prsten pravis od metala.
PS
Program je solidworks, koristim ga vec godinama, za "projektovanje" maltene bilo cega.
Jeste malo "teska artiljeija", al kad jednom udjes u fazon, ide brzo.
A lepo je imati kompletan, pravi 3D model, u kome mozes da vidis prave odnose, sta se sa cim i kako uklapa, kasnije da ga modifikujes, menjas materijale (ne samo izgled, materijali imaju i svoje fizicke karatkteristike, gustinu, cvrstocu...), ako treba radis analizu opterecenja tj koliko ce nesot da se uvije pod teretom, ili koliko je od granice pucanja, lako je da iz modela dobijes radionicke crteze...
--------------------------- spojene poruke
Evo ga i sablon za spoljasnji radius, naravno treba "stariji brat" od ovoga sto je za vrat gitare, al princip je isti.
https://www.youtube.com/watch?v=sVG8CCqfNiE
Re: Stolić cvijet
Vidi se po preseku da je nagojeno i onda obrađeno....
Re: Stolić cvijet
Nagojeno?
Sta si hteo da kazes?
Sta si hteo da kazes?
- maricaiivica
- Moderator
- Posts: 3732
- Joined: 30 Nov 2009 23:30
- Location: Beograd
- Contact:
Re: Stolić cvijet
Podebljano, prošireno,...
Re: Stolić cvijet
Pa sad... i ne mora bas nesto ekstra...
Ovako kao sam ga crtao, za stocic od 70cm, talpa je vise nego dovoljna (samo za bokove, za dno moze i fosna).
Uz nesto vise zezanja, i ako se ne prati bas da izgleda sastavljeno ko original, moglo bi da se prodje i sa fosnom.
Naravno.. radijalno rezane talpe se ne nalaze bas na svakom cosku, i nisu bas jeftine, al za cenu ovoga...
Ovako kao sam ga crtao, za stocic od 70cm, talpa je vise nego dovoljna (samo za bokove, za dno moze i fosna).
Uz nesto vise zezanja, i ako se ne prati bas da izgleda sastavljeno ko original, moglo bi da se prodje i sa fosnom.
Naravno.. radijalno rezane talpe se ne nalaze bas na svakom cosku, i nisu bas jeftine, al za cenu ovoga...
Re: Stolić cvijet
Stolić ćemo riješiti ako se kupac složi sa cijenom... Isti kupac ima i drugi upit: https://www.pleasurebyann.com/consoles- ... -sideboard
Postoji li glodalo za ovako nešto ili netko zna kako napraviti ove "valove"?
Postoji li glodalo za ovako nešto ili netko zna kako napraviti ove "valove"?
Re: Stolić cvijet
Festo je imao 484979 koji bi otprilike bio bas to, ali izgleda da ga vise ne proizvode.
Ima ga kod CMT-a ali samo USA: https://www.cmtorangetools.com/na-en/co ... r-bit-865c
Ovaj je mozda premali.. ali bi verovatno mogao da se kombinuje sa jos necim https://www.cmtorangetools.com/eu-en/co ... e-bit-k965
Ima ga kod CMT-a ali samo USA: https://www.cmtorangetools.com/na-en/co ... r-bit-865c
Ovaj je mozda premali.. ali bi verovatno mogao da se kombinuje sa jos necim https://www.cmtorangetools.com/eu-en/co ... e-bit-k965
Re: Stolić cvijet
Ne odgovaraju ta dva, Treba isto zaobljenje i unutra...
