ekscentar kako staviti?

[penevl]

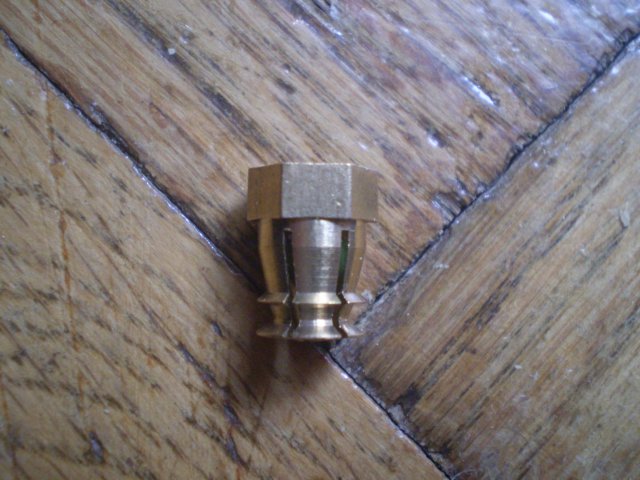

Treba da stavim ekscentar, ali ne znam kako se postavlja ovaj deo sto ide u korpus

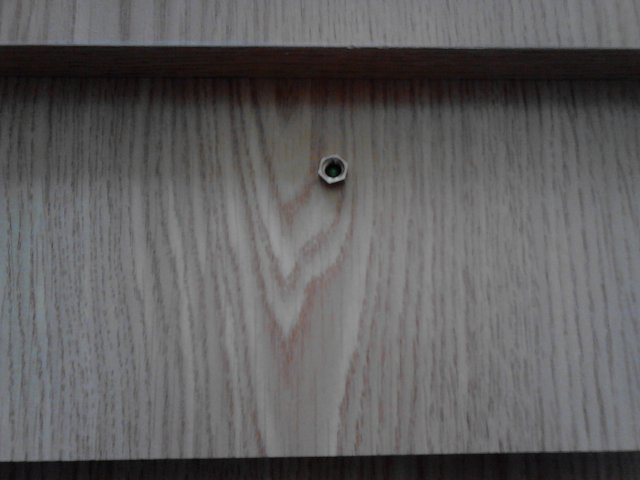

moja dilema je u tome sto donji deo udje u rupicu ovaj uzi, ali ne i vrh to jest ne udje ceo u rupicu, vec do pola. kako da ceo udje?

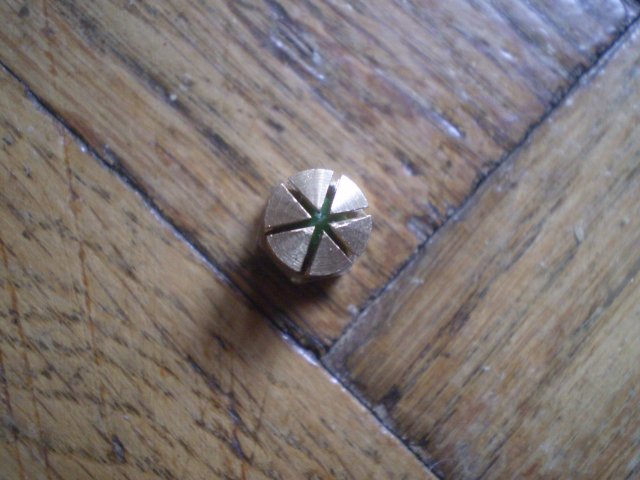

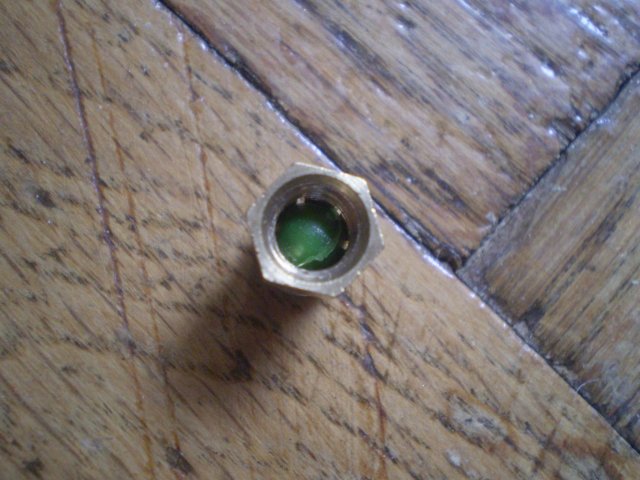

sta treba uraditi? a unutra u njemu se nalazi neka zelena kuglica i prepostavljam da ona ima neku funkciju da rasiri te donje krajeve,kad gurnem sraf?

[maricaiivica]

Ja ovako nesto jos nisam video. Mozes li slikati i ostatak tog "mehanizma"?

[mbole]

I ja pricam napamet, posto nisam ovo video do sada.
Mozda se jednostavno ukuca tako da sestougaonik utone u univer, pa kad zavijes sraf on rasiri zube preko kuglice?
A mozda i ne treba ceo da udje? Ovaj sestougaoni deo uhvatis kljucem da ne bi mogao da se okrece, zavijes sraf, a kuglica rasiri zube i uhvati za rupu.
Jel imas neku oznaku, proizvodjaca...

[penevl]

nemam oznaku proizvodjaca,posto sam jos letos sekao materijal u darex i nikako da ga sklopim,i kad sam odlucio da je vreme sklapanja. kupim jedan komplet ekscentra u stecu fi15 misleci da je to univerzalno i ne bitno gde kupujes ekscentar. Kad taj iz steca eksce nece da se navije da udje u rupu ceo i ne moze da privuce ivicu do kraja i prilikom zavijanje pomocu imbusa oblajzne taj deo.

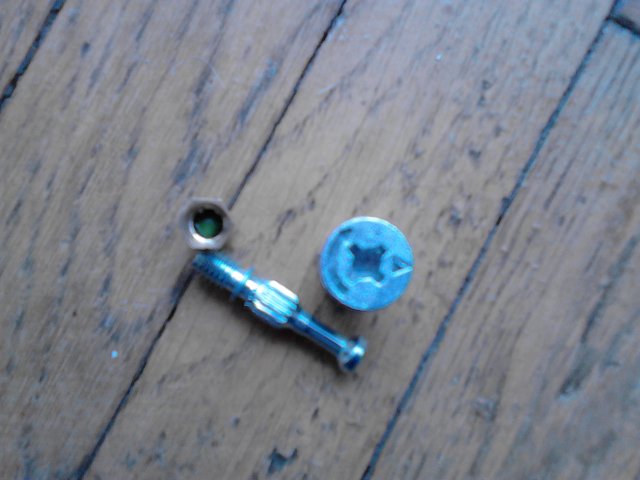

E Onda otisao u darex i kupo njihov eksc fi15 sa potpuno drugacijim izgledom.
i ja sam mislio da treba da ga cekicem zakucam, pa onda kuglica rasiri zubce i tako ga napne..ali ajde da pitam:)

pozvacu ih i pitati kako se montira,to mi jedino preostaje..

[Z@P]

A koliki je fi rupe? i otkud ti podatak da treba toliki fi?
sudeci po ovome



tu treba sira rupa (nekad je velicina bitna :S)


PS

ovde imas vise podataka i po ovome treba ti rupa fi 8 ako je slican ovom sa linka ispod

vidi da li odgovara

http://www.emuca.com/catalogue/cate/mou ... kets_80082

ili

http://www.emuca.com/catalogue/cate/mou ... kets_90034

sa tvoje slike tesko prepoznajem :forvonad:

[Sasa]

Jednostavno ga nakucas cekicem. Sestougaoni dio ce sam sebi napraviti leziste koje kasnije prilikom zavrtanja sarafa ne dozvoljava da se matica okrene u rupi. Ne smijes zaboraviti da u maticu (tiplu) ubacis kuglicu koja rasiri tiplu prilikom zavrtanja sarafa i ne dozvoljava joj da se iscupa.

To je stari sistem, a od "domacih" fabrika koristio ga je COMPO Svilajnac (zadnjih godina rada) za kancelarijski namjestaj.

[penevl]

evo ovak zvao sam u darex tj tamo gde sam kupio i on je rekao da ga ukucam i tim zavijanjem bi kuglica trebala da rasiri donji deo i da ga napne..
i ovaj ekscentar ima 8mm,a rupa je sigurno za 1mm manja od eksc..

[феникс]

Ионда кажу да не треба дискутовати о језику :happy:
