, i imajte na umu da manji komad predstavlja korpus, a veći vrata.
Slika 1

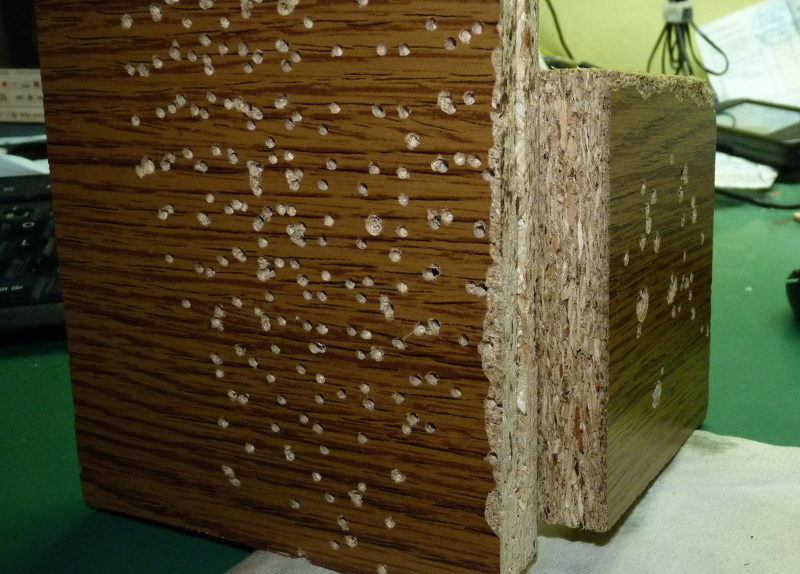

Snimak sa prednje strane gde se vidi da vrata preklapaju korpus (ne vidi se da je to 3 mm, ali verujte mi na reč
).
Slika 2
Snimak sa boka vrata gde se vidi da vrata imaju malkice lufta u odnosu na korpus, oko 1 mm, kada su vrata zatvorena.
Slika 3

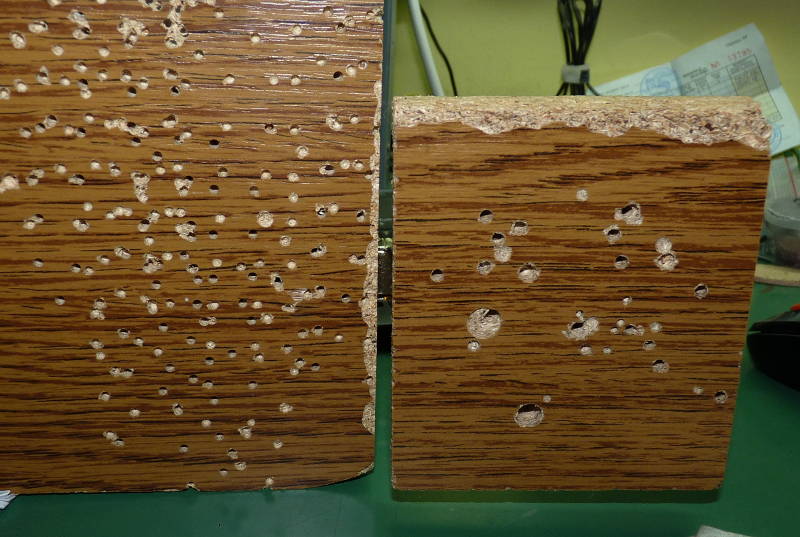

Slika "iz unutra" gde se vidi preklop vrata od 3 mm preko korpusa.
Slika 4

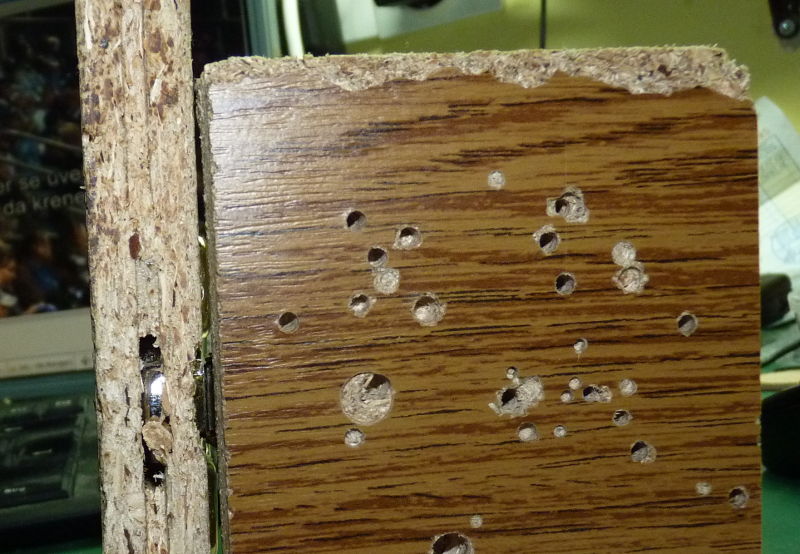

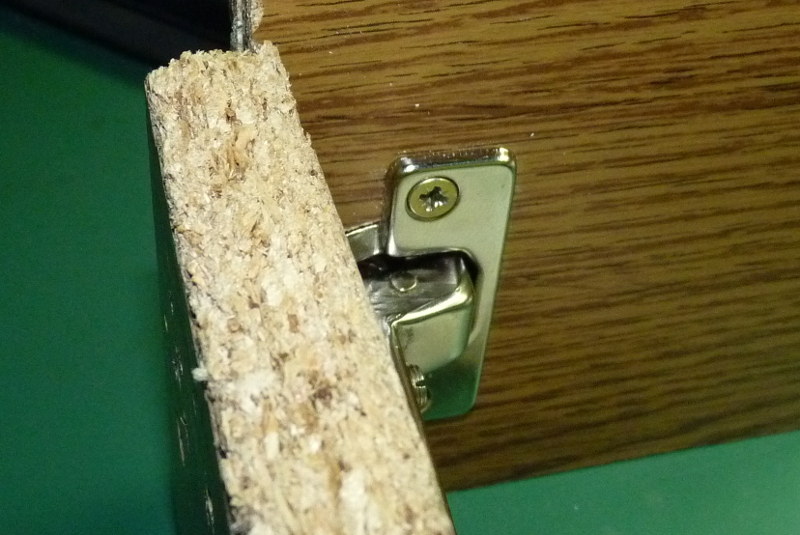

Vrata su otvorena i vidi se da su sada odmaknuta od korpusa ukupno oko 5 mm.
Slika 5

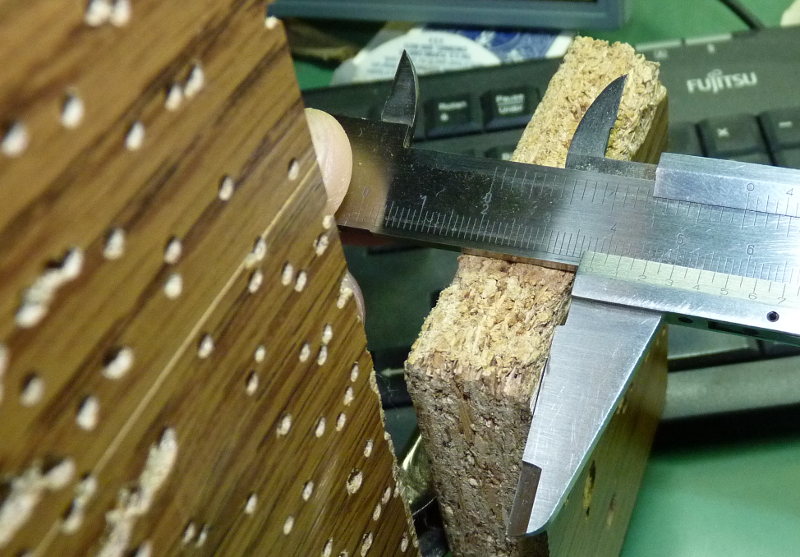

Vrata su otvorena i malo su "ušla" u korpus. U stvari, ne baš ušla nego pomerena ka sredini korpusa, ne u dubinu nego ulevo. Merim rastojanje od unutrašnje površine vrata do spoljašne površine (jednostrukog) korpusa i vidi se da je to 38 mm, što znači da bi vrata te debljine bila poravnata sa spoljnom ivicom korpusa, te da bi i sa druge strane vrata iste debljine, i isto postavljena u odnosu na drugi korpus, mogla istovremeno da budu otvorena. Dobro, ako ćemo da budemo maksimalno precizni, ručice bi se dodirivale pa vrata ne bi bila otvorena punih 90 stepeni, ali to nije strašno.
Slika 6

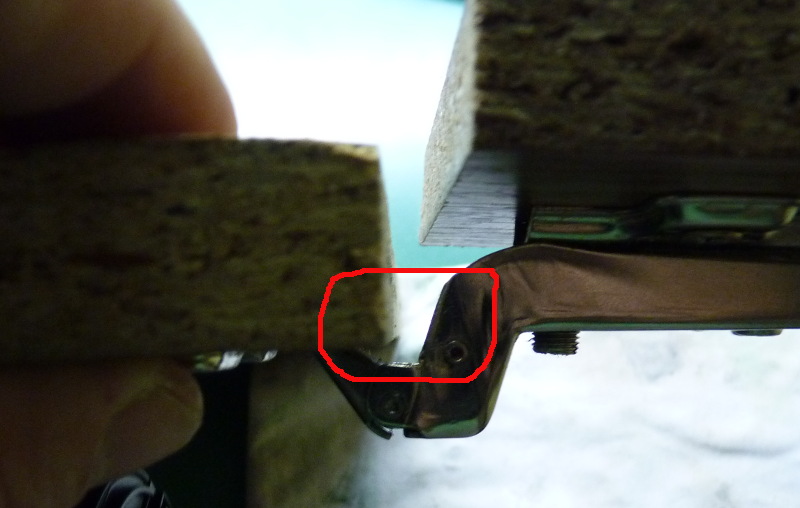

I za kraj pogled odozgo kako bi se videlo da postoji luft od 5 do 6 mm (uokvireno crveno) izmedju same šarke i vrata što pokazuje da postoji mogućnost da se rupa od 35 mm pomeri još ka unutra da bi se dobio veći preklop sa korpusom, ali u tom slučaju vrata susedenog komada ne mogu da se otvore istovremeno (mogla bi delimično).
Pošto je u pitanju kolenasta šarka, napominjem da je na korpusu montirana nekih 18 mm bliže ivici nego obično kako bi vrata izašla iz korpusa, dok je rupa od 35 mm na standardnom mestu. Å arka je FDS.
Pozdrav.
Sinisha
