Kako ovo izvesti?

miloscale · Post by **miloscale** » 16 Apr 2014 15:25

stocic je ekstra i moze da se uradi

Trale · Post by **Trale** » 16 Apr 2014 19:04

Mozda i ne mora eurolajt, samo je bitno prilikom potpunog otvaranja da prva i poslednja uvek budu jedna iznad druge.

BILJEŽNIK · Post by **BILJEŽNIK** » 16 Apr 2014 20:59

Cijenim vaše komentare, ali konkretne pomoći, priznati ćete i sami, nema... Trale, točno je, prva i zadnja su fiksne i osiguravaju balans, moloskale, naravno da se može napraviti, tema je postavljena sa namjerom da se napravi. Pitanje je kako?. Koji ležajevi se mogu koristiti?

bule · Post by **bule** » 16 Apr 2014 22:41

Uzmi recimo za osovinu neku šipku Fi 17 i na njoj neka strugar ukopa kanal za segerov prsten za pokretne ploče i onda na to ređaš ležaj recimo 6203. Pošto je to ipak stočić pretpostavka je da na njemu neće sedeti slonče pa da treba neki jak aksijalni ležaj ova kombinacija bi zadovoljila. Okretne ploče bi trebalo pripremiti za prihvat ležaja tako da ne spadaju prama dole i da ležaj jako knap sedne u nju. Gornju i donju ploču fiksiraš za osovinu i to je to.

Hornbeam · Post by **Hornbeam** » 16 Apr 2014 23:05

U redu to sve ali ni meni nije jasno kako balansira pretpostavljam da je isti razmak na oba kraja.

Trale · Post by **Trale** » 17 Apr 2014 00:12

Ne sme lezaj direktno u plocu, rasklimalo bi se to brzo.
Moralo bi prvo da se napravi kuciste za lezaj koje bi se stabilnije vezalo za/u plocu, da bi sve bilo stabilno. I osovinu bi stavio 30-icu.
Ajd videcu ovih dana kad uhvatim lufta da napravim to kuciste kako sam zamislio pa cu da bacim sliku.
Inace ideja stocica mi se ekstra svidja i cim stignem napravicu jedan sebi.

riba · Post by **riba** » 17 Apr 2014 07:17

Najblize relativno jednostavnom rjesenju mi izgleda kombinacija stope za podešavanje visine skele - nesto slicno ovome i aksijalnog lezaja
Stopa za podesavanje skele mi izgleda najbliza jer je malo vecih dimenzija, mada to svaki tokar napravi, a i stezanje i pricvrscivanje bi bilo relativno jednostavno.
Aksijalni lezaj odabrati cim veci, a po potrebi u police umetnuti metalne ploce preko kojih ce se prenositi opterecenje.
MOzda te ploce zvuce nerazumljivo, ali ideja je da se u policama ufreza mjesto za te ploce koje bi izgledale kao velika podlozna plocica za srafe.
Ovisi o visini aksijalnog lezaja, moguce je u plocama napraviti nesto dublji utor da dio visine aksijalnog lezaja bude u samoj ploci.
Jesam ga zakompliciral, ali je u principu veoma jednostavno - barem u glavi

Hornbeam · Post by **Hornbeam** » 17 Apr 2014 11:32

Valjda će ovo šta pomoć

leonardab · Post by **leonardab** » 17 Apr 2014 12:25

Nisam siguran ali obzirom da imam slican stol mišljenja da bi za to trebalo nešto slicno ovome. Jedino je rotacija malo drugacija ali princip je u osnovi isti.

BILJEŽNIK · Post by **BILJEŽNIK** » 17 Apr 2014 14:17

Trale wrote:Napravi se na strugu kuciste lezaja za svaku plocu posebno koja ce se odozdo srafiti za plocu, ubace se lezajevi i kroz njih osovina.
Nije nikakav problem za napraviti.

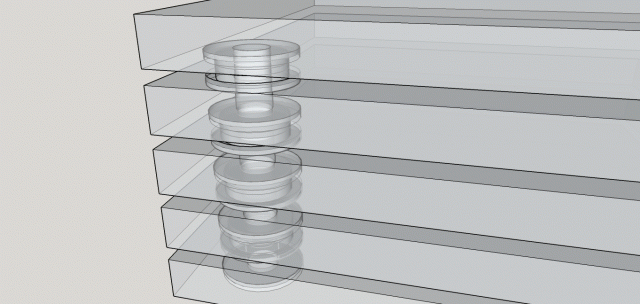

Evo sam nešto načrčkao:

To je osovina sa nizom prstenova između kojih su aksijalni ležajevi. Najgornji je prsten zavaren za osovinu. U pločama je ufrezan dosjed za prstenove. Prvo se u gornju ploču umetne osovina sa zavarenim prstenom koji ima rupe za vijke (nisu ucrtani) i pričvrsti se vijcima. Na ostalim pločama se prstenovi pričvrste također s vijcima. Zatim se na osovinu pričvršćenu za gornju ploču redom slaže ležaj pa ploča. Osovina na dnu mora imati navoj kako bi se sve moglo pritegnuti maticom. Osovina je promjera 40 mm, prstenovi su vanjskog promjera 100 mm, a ležajevi su ovi: http://www.trgo-agencija.hr/lezaj-51308-fag.aspx Da li bi to funkcioniralo?

BILJEŽNIK · Post by **BILJEŽNIK** » 17 Apr 2014 14:24

leonardab wrote:Nisam siguran ali obzirom da imam slican stol mišljenja da bi za to trebalo nešto slicno ovome. Jedino je rotacija malo drugacija ali princip je u osnovi isti.
[url]http://www.zaslike.com/files/ugrtwhwkz1fnk3ufgglb_thumb.jpg[/url]

Ajde poslikaj cijeli stol, da li se okretna ploča naslanja na nešto?

феникс · Post by **феникс** » 17 Apr 2014 15:01

BILJEŽNIK wrote:
Trale wrote:Napravi se na strugu kuciste lezaja za svaku plocu posebno koja ce se odozdo srafiti za plocu, ubace se lezajevi i kroz njih osovina.
Nije nikakav problem za napraviti.
Evo sam nešto načrčkao:

[url]http://www.stolarskaradionica.com/forum/uploads/thumbs/1269_osovina.png[/url]

To je osovina sa nizom prstenova između kojih su aksijalni ležajevi. Najgornji je prsten zavaren za osovinu. U pločama je ufrezan dosjed za prstenove. Prvo se u gornju ploču umetne osovina sa zavarenim prstenom koji ima rupe za vijke (nisu ucrtani) i pričvrsti se vijcima. Na ostalim pločama se prstenovi pričvrste također s vijcima. Zatim se na osovinu pričvršćenu za gornju ploču redom slaže ležaj pa ploča. Osovina na dnu mora imati navoj kako bi se sve moglo pritegnuti maticom. Osovina je promjera 40 mm, prstenovi su vanjskog promjera 100 mm, a ležajevi su ovi: http://www.trgo-agencija.hr/lezaj-51308-fag.aspx Da li bi to funkcioniralo?

Да би се лако окретало као на снимку мораш ставити и радијалне лежајеве.
Да се упрости по мени је боља комбинација дворедних крутих лежаја са прстеновима на осовини који дају потребан размак међу лежајима а у плочама прстенови који држе лежајеве

Hornbeam · Post by **Hornbeam** » 17 Apr 2014 16:22

BILJEŽNIK wrote:
Trale wrote:Napravi se na strugu kuciste lezaja za svaku plocu posebno koja ce se odozdo srafiti za plocu, ubace se lezajevi i kroz njih osovina.
Nije nikakav problem za napraviti.
Evo sam nešto načrčkao:

[url]http://www.stolarskaradionica.com/forum/uploads/thumbs/1269_osovina.png[/url]

To je osovina sa nizom prstenova između kojih su aksijalni ležajevi. Najgornji je prsten zavaren za osovinu. U pločama je ufrezan dosjed za prstenove. Prvo se u gornju ploču umetne osovina sa zavarenim prstenom koji ima rupe za vijke (nisu ucrtani) i pričvrsti se vijcima. Na ostalim pločama se prstenovi pričvrste također s vijcima. Zatim se na osovinu pričvršćenu za gornju ploču redom slaže ležaj pa ploča. Osovina na dnu mora imati navoj kako bi se sve moglo pritegnuti maticom. Osovina je promjera 40 mm, prstenovi su vanjskog promjera 100 mm, a ležajevi su ovi: http://www.trgo-agencija.hr/lezaj-51308-fag.aspx Da li bi to funkcioniralo?

Koji si program koristio za crtanje?
Dođe ga slično kao i osovina bicikla samo sa više ležaja i rukavaca. I naravno drugači su ležaji ali mislim da je poenta shvaćena ma tvojoj skici.

Post by **maricaiivica** » 17 Apr 2014 18:37

Na ovu temu
http://www.hafele.co.uk/shop/p/turntabl ... 13068/6347

BILJEŽNIK · Post by **BILJEŽNIK** » 17 Apr 2014 19:49

Ovi imaju previše lufta
