frezer slovenijales žičnica

[sandi1406]

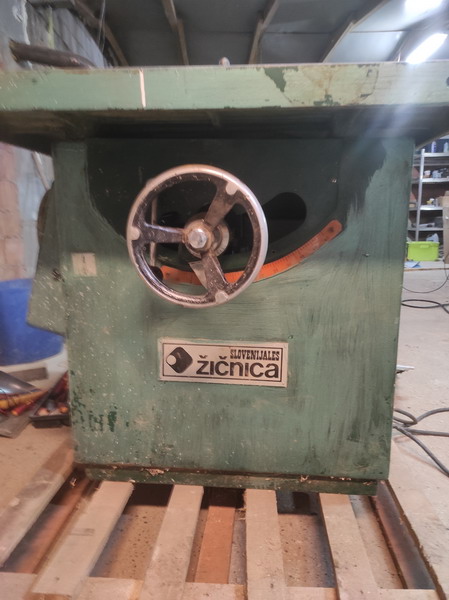

Da li se neko od majstora susretao sa ovom mašinom.
Stigla razvezana, pa mi je potrebna el. šema.

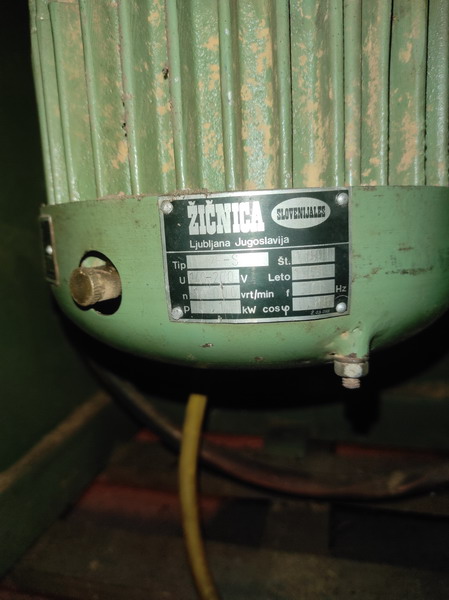

Ima generator koji služi kao frekventni regulator, ali je razvezan pa sad treba to povezati.

[maricaiivica]

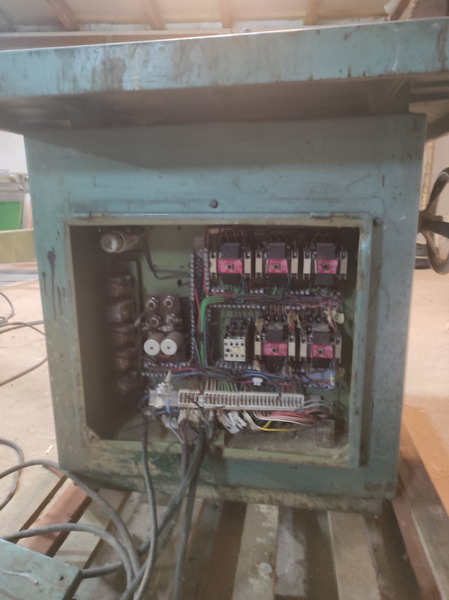

Lose su slike pa je tesko nazreti sta je sve u ormaru.
Trebalo bi da paljenjem prekidaca uklapas sklopku koja pokrece motor vf generatora, a dalje bi tih godina trebao biti neki vremenski koji ce da dozvoli pokretanje motora na vretenu kada se ovaj zaleti.
Drugi red sklopki je verovatno za promenu smera, mozda za kocnicu, za forsup.
Ako bi naveo koje komande postoje (prekidaci i tasteri) i sta je od opcija imao, dalo bi se to nacrtati

[singer]

Uff ,vf regulator(nema remenice za brzine)...

[sandi1406]

Ima 4 tastera za odabir brzine
1-- 6000 o/min
2-- 9000 o/min
3--12000 o/min
4--18000o/min
ima još jedan taster za stop
Pokrenuo sam frezer i radi samo na najmanjem broju obrtaja. Kad krenem drugu brzinu generator samo promeni zvuk i ne pokreće motor. Kad probam treću i četvrtu brzinu ništa se ne dešava, ni jedna sklopka ne upada.
Na prvom tasteru upada sklopka gore levo i desna dole.
Na drugom tasteru upada samo leva sklopka dole.
Motor generatora se pokreće posebnim prekidačom i sklopkom sa bimetalom koji su dodati na ovaj ormar.

[maricaiivica]

Premeri glinericom na drugoj brzini ima li sve tri faze na toj sklopku koja uklapa. Pitanje je da li promeni zvuk zato sto radi na 2 faze ili zato sto je bez opterecenja.
I uslikaj izbliza taj ormar, mozda i sa blicem.
Realno, mora da imas nekog komsiju automaticara, nije to nista komplikovano

[J.Vlada]

Realno, mora da imas nekog komsiju automaticara, nije to nista komplikovano

Ovo si jednom vec negde napisao....
Čini mi se da skoro nisi imao potrebe za nekim automatičarem inače bi video da su to postale ''retke zverke''...
Retke zato što ih ima jako malo da nešto znaju a zverke zato što ce da te rastrgnu sa cenama !
Komsija automatičar?! Pa... Ili ja imam loš komšiluk ili ti misliš da su još '90-te kad je tako i bilo...

[maricaiivica]

Ok, razumem, ali uvek ima neko ko radi kod frigo zike ili vec negde, a ko je spreman da veceras uzme jos 100€. Naravno da nesto mora da kosta.
Ja ovo znam da povezem, a ima jos nekoliko ljudi koji znaju oko struje. Pitanje je kako je to izvorno bilo povezano, to prvo treba pretresti.
Kada znas kako radi prva brzina, shvatices i ostale.
Mozemo polagano i kroz poruke, ako nema drugog resenja
--------------------------- spojene poruke

A cinjenica je da si u pravu.
Zadnje 2 godine se uglavnom oslanjam na svoja ledja
