branimir · Post by **branimir** » 31 Mar 2011 21:02

Onda nema druge nego navali.

Post by **mbole** » 04 Apr 2011 13:33

Krenuo sam da ovo nacrtam, al ne klavirim gde dodje vreteno kojim se vertikalno podize/spusta cirkular. Naravno moguce je da sam jos nesto promasio, pa da zato ne mogu da ga uklopim

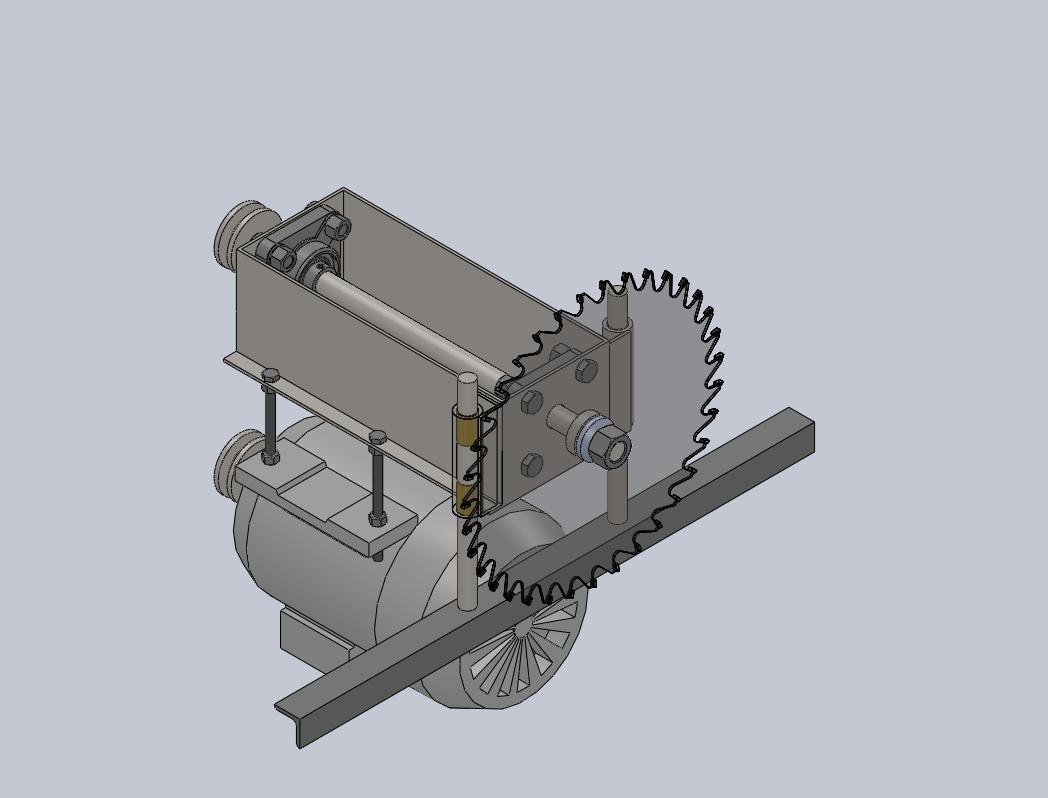

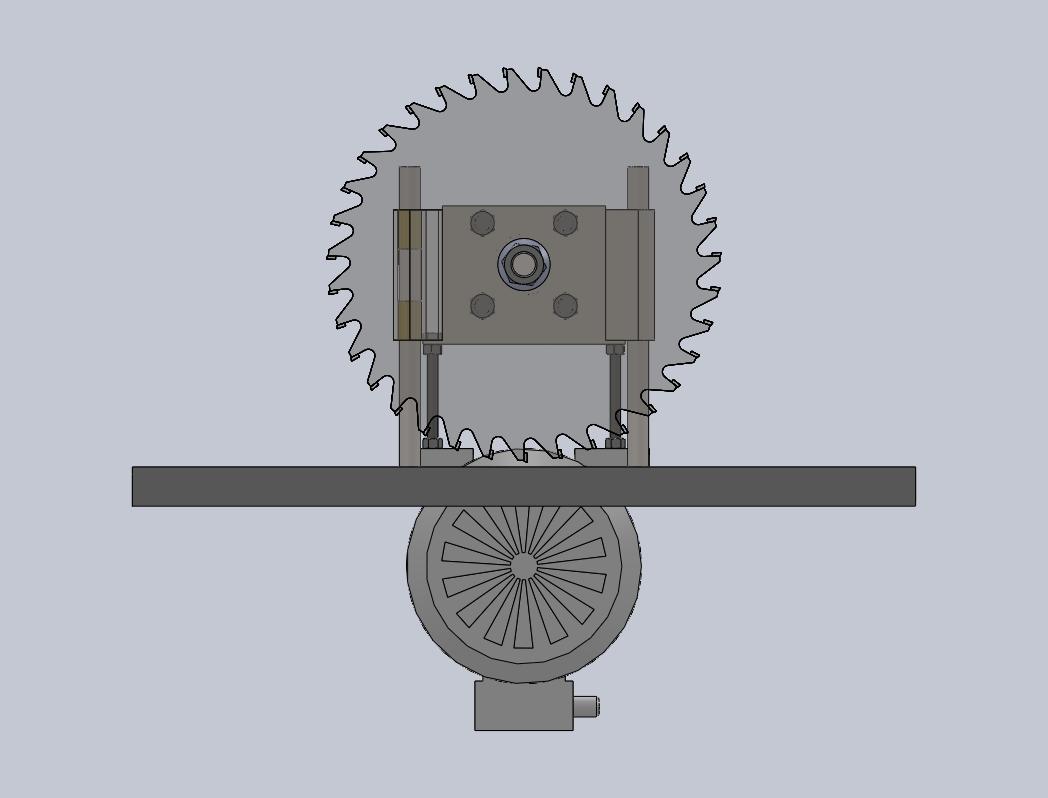

Evo kako izgleda parce koje sam do sada nacrtao:

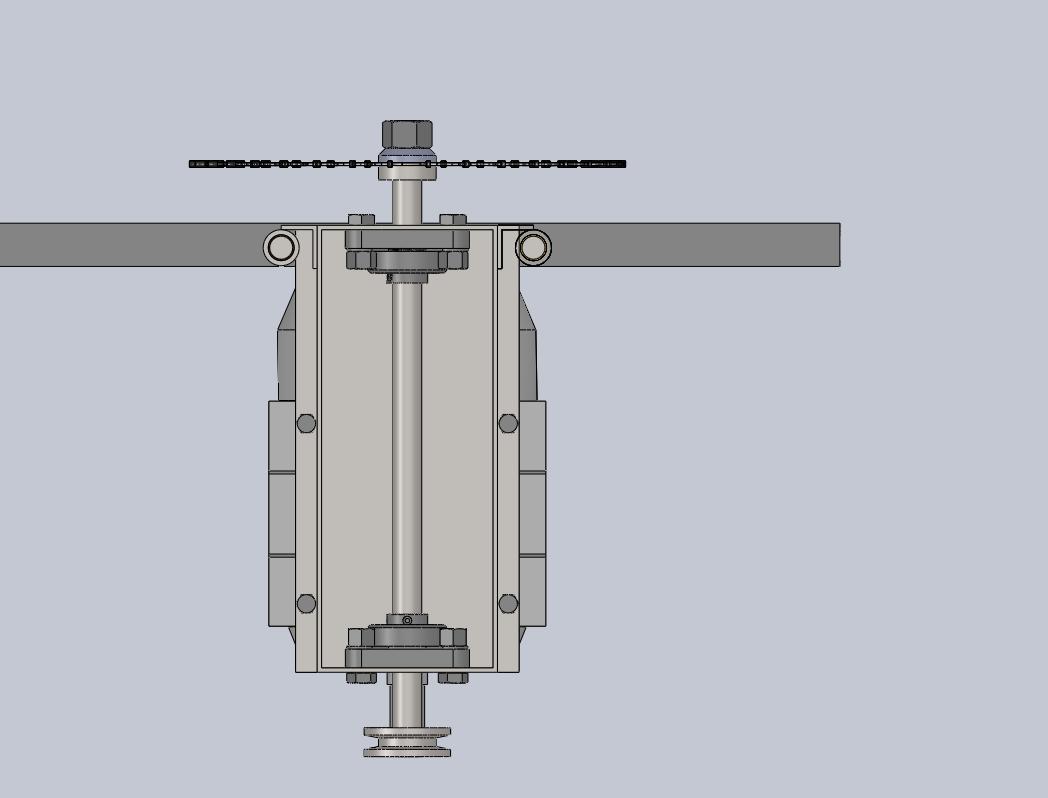

Odnosno u tri projekcije:

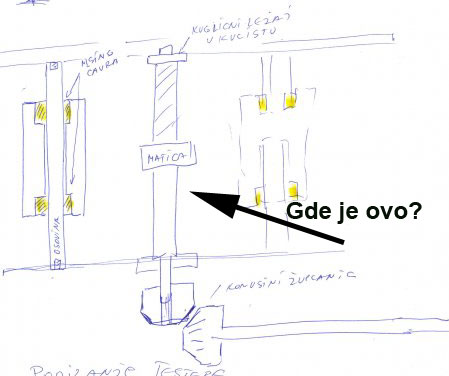

A ovo ne klavirim gde dodje:

Ovako sa crteza i naravno ako sam ovaj ostatak skidajuci sa fotografija iscrtao kako treba, doslo bi po sred osovine cirkulara, gde naravno ne moze da bude.

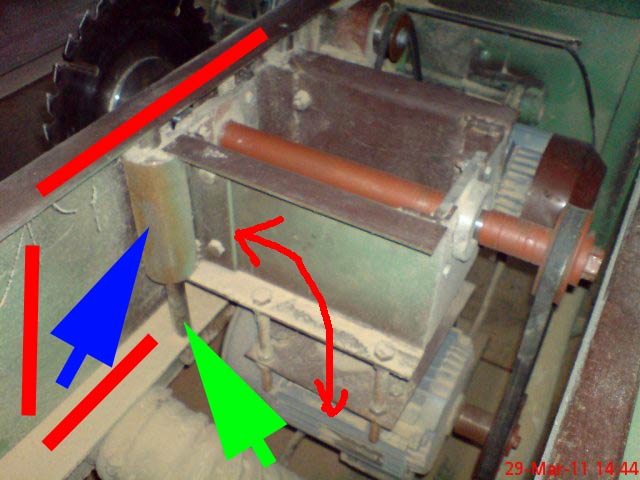

Ako sam dobro ukapirao:

Ovo sto je obelezeno crvenim linijama se okrece oko neke osovine (i naravno zajedno sa njim i list cirkulara, motor, podizac...), otprilike kako je nacrtana ova crvena strelica, pri promeni nagiba testere. Gde je ta osovina? Pretpostavljam da je po vertikali sto je moguce blize gornjoj ploci, a po horizontali u ravni lista testere.

Dalje, ako sam dobro shvatio ovo obelezeno plavom strelicom su nosaci u kojima su klizne caure od mesinga, a ovo zelenom strelicom su osovine preko kojih te caure klize pri podizanju/spustanju.

parketar · Post by **parketar** » 06 Apr 2011 23:46

imam osovinu za cirkular debljine 20mm,dali je to dovoljna debljina da se stavi sa motorom od 3-4 kw i testerom do 300mm.znam da je rupa za testere 30mm i trebace odgovarajuci ulozak sa 20 na 30 mm ali me interesuje dali je to ok?

branimir · Post by **branimir** » 07 Apr 2011 07:57

Profesore, probacu da slikam taj deo malo jasnije.

branimir · Post by **branimir** » 07 Apr 2011 12:08

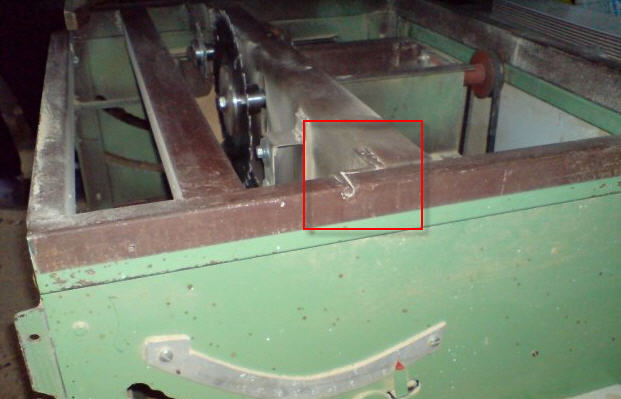

Dok ne uslikam, evo sklop vesanja koji drzi fi8 armatura ukopano u cev, tako da se ceo sklop
podigne na gore da bi se mogao skinuti za potrebe servisiranja(dosad nije trebalo, cak je i kais jos prvi).
Dosta cesto koristim sistem cev u cev ili puni u cev(teleskop) radi lakse montaze i demontaze.

branimir · Post by **branimir** » 07 Apr 2011 21:19

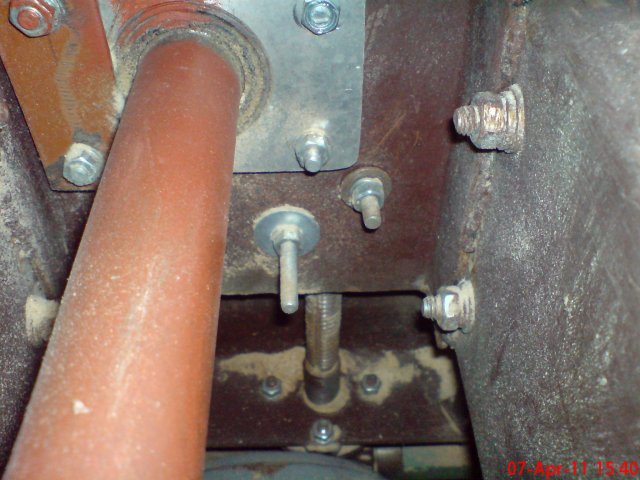

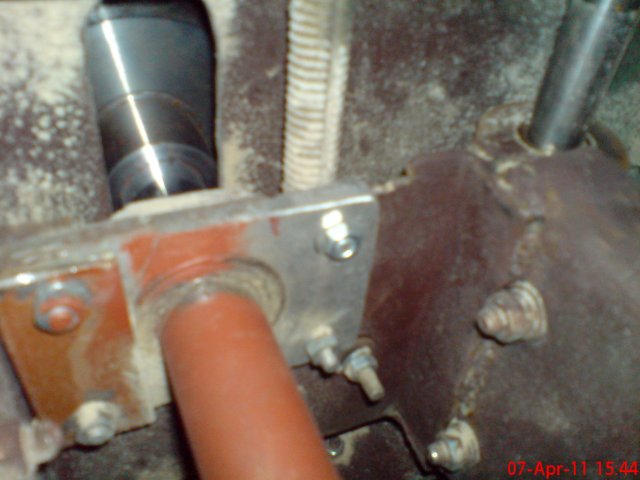

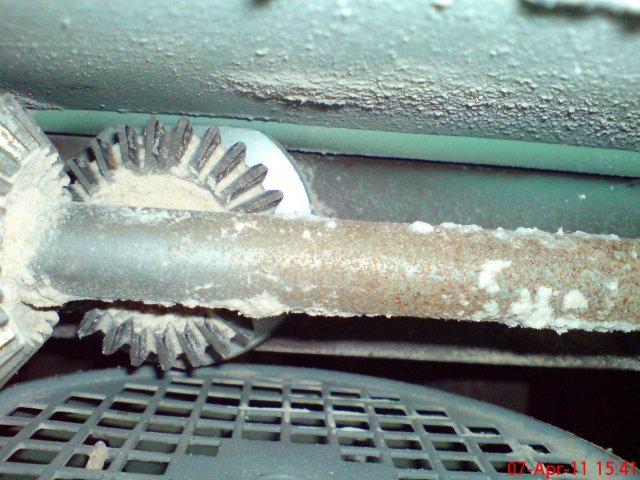

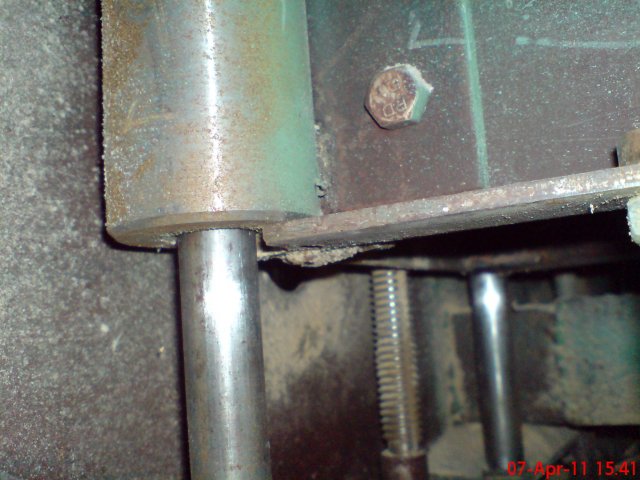

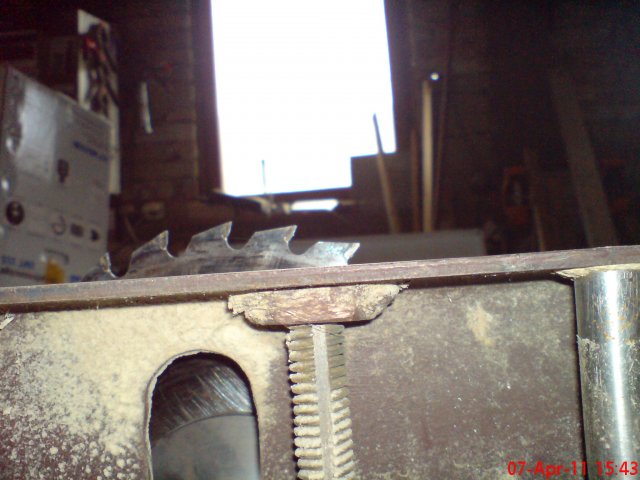

Evo slika

Nadam se da se vidi.

dikar · Post by **dikar** » 07 Apr 2011 22:57

e sad se vidi.

branimir · Post by **branimir** » 08 Apr 2011 07:56

Evo sklopa vesanja

Post by **mbole** » 08 Apr 2011 08:31

Skontala Minka

Iscrtacu ovih dana. Mere na crtezu su naravno "odokativne", ali mislim da sam generalne proporcije potrefio.
Jel ovo sto je do sada nacrtano "pije vodu"?

branimir · Post by **branimir** » 08 Apr 2011 08:59

Profesore, vidi se da si metalac(mozda i rok).Sve je kako treba.

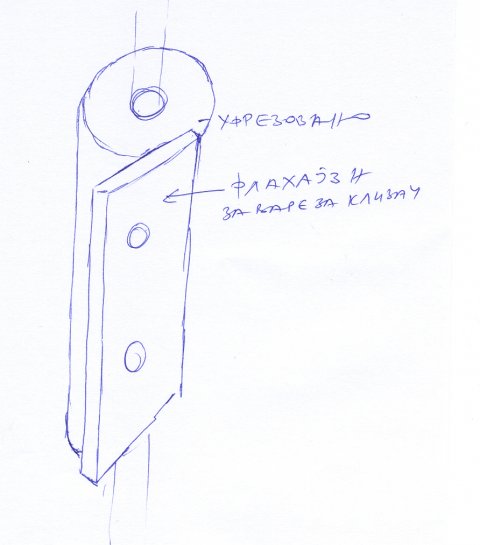

Osovina klizaca je gore fiksirana ravnim imbusom.Klizaci se montiraju sa dva srafa
zbog podesavanja paraliteta i ostalog.Klizac je malo ufrezovan(posto je fi) dsa bi se lako
zavario flahajzn radi lakse montaze klizaca.

Profesore, kada sam radio masinu bazirao sam se na prethodnim iskustvima,
tada nije bilo da se moze videti sklop, samo slika masine spolja, sve ostalo sam morao sam
dumati.Prema tome dozvoljene su ti varijace, nista nije cementirano, ali masina
odlicno radi(pod uslovom da ti je testera ostra).Uvek radim sa jednim kaisem, da za
ne daj boze lakse moze da proklize.Motor je trofazni 2,2 Kw (to je najjaci) na ostalim
masinama 1.5Kw (diht, abrihter, frezer(jedan cak 1,2Kw) i slabiji 1,2 Kw(tracna brusilica,
horizontalna busilica itd.).Sad znate koji motori vam zadovoljavaju potrebe.

branimir · Post by **branimir** » 08 Apr 2011 10:33

Profesore za sledecu temu ce mo odraditi tracnu ili trakastu slajfericu.
Mala je, ne zauzima puno prostora,mobilna je (na cetiri tockica),
1,35m je ukupna traka, a kroz nju mozes provuci(koliko ti prostor sa strane
dozvoljava.Sistem je bio originalan(mucio sam se kako da odradim da
je mocna a da ne zauzima prostora kao standardana) sve dok nisam nasao
sliku original fabricke.Obocno kad nesto uradis, patis se, zavrsis, mislis da si
originalan, a onda nadjes sliku toga. Ali zadovoljstvo odradjenog je nesto sto nema cenu.

Post by **mbole** » 08 Apr 2011 13:13

Paaa, u doba dok mi je glavna preokupacija bila sta ima novo od muzike, i kako smuvati neku zgodnu "sojku" Deep Purple, Cepelin, Rainbow i drustvo su bili glavni

Ove slikice su naravno tu da se vidi kako nesto funkcionise "u principu" i "idejeno" resenje. Za konkretne mere, vec svako mora da uklapa prema onome sta ima od materijala, da neke konkretne veze ostvaruje prema dimenzijama koje je odabrao za neko drugo parce itd, itd.

Danas mi je nesto guzva na poslu, pa ne postizavam (zatvara se PDV), al narednih dana cu iscrtati i ostatak.
Kad posaljes slikice za ostale masine, iscrtacemo i njih.
