Sto za ubodnu testeru

Bojan88 · Post by **Bojan88** » 06 Mar 2016 14:00

Hteo bih da napravim nesto ovako, za hobi upotrebu https://www.youtube.com/watch?v=FY8kjAlkFuA

E sad me interesuje od cega uzeti/napraviti ovu vodjicu za gornji deo lista testere? pretpostavljam da ona sluzi dabi smanjila ili eliminisala vibracije lista testera da bi rez bio pravolinijski...

Post by **mbole** » 06 Mar 2016 14:13

Celicni profil, alu profil, vareno, srafljeno... sta ti je vec zgodno ili imas pri ruci.
Eventualno predvidi da mozes da promenis visinu, posto ima listova za ubodnu sa razlicitom duzinom. Recimo proslicuj na mestu gde se sa strane kaci za sto, tako da mozes da stegnes vodjicu na razlicitim visinama. Ili proslicuj gde se ovaj nosac lezajeva vezuje za konzolu.

List ubodne se uvija pri veoma mblagom pritisku sa strane. Vodjica sluzi da to spreci, to jest da rez ostane vertikalan.

Bojan88 · Post by **Bojan88** » 06 Mar 2016 15:05

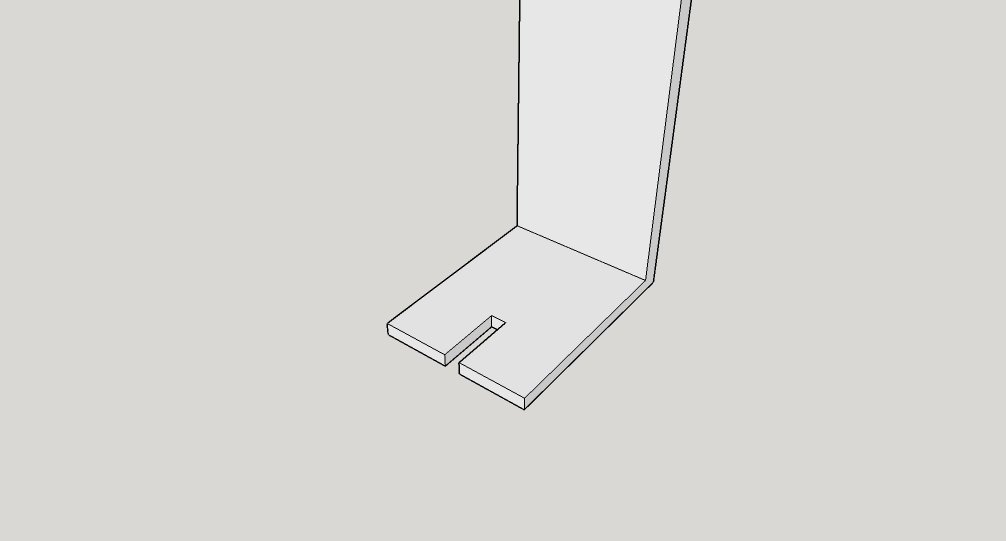

Da li bi moglo ovako npr?

Da vodjica bude usek sirine lista testere u nekom metalu...

Post by **mbole** » 06 Mar 2016 16:26

Trljanje metal o metal nije bas najpozeljnija stvar.
Imas i testerice razlicitih debljina.
A mali lezajevi koji su na ovom klipu upotrebljeni kostaju nesto smesno. Par imbusa i matica, malo sira prolazna rupa kroz flah koji nosi lezajeve da mogu lepo da se nasteluju...

Bojan88 · Post by **Bojan88** » 06 Mar 2016 18:08

Lako je pričati nekome ko ima iskustva

Pusti mi link za ležajeve koje mogu da upotrebim.

godfather · Post by **godfather** » 06 Mar 2016 21:26

poštovanje
ima u wuby hausu lezajeva razno raznih da se kupe smesno kostaju i za takve projekte su vise nego dobri
link http://www.wobyhaus.co.rs/proizvod_list ... A%C5%A0INA

Bojan88 · Post by **Bojan88** » 06 Mar 2016 23:03

Samo ti ležajevi sa wh mi djeluju glomazni za ovo sto meni treba i ne znam kako bih mogao da ih upotrebim?

godfather · Post by **godfather** » 06 Mar 2016 23:51

evo recimo konkretno ovaj promjera rupe 6mm spoljnjeg prečnika 19mm i debljine 6mm siguran sam da bi odgovarao za vodilicu lista ubodne testere.
http://www.wobyhaus.co.rs/proizvod_deta ... m=CL626*RS

Post by **mbole** » 07 Mar 2016 00:36

Ovo sto je napisao "kum" sasvim lepo ce da radi, ali imas i primerenije.

Recimo 618 (5X11X3) ili 638 (5X11X5), 619/4 (4X11X4), 638/4 (4X9X4), 618/4 (4X9X2.5)... ima toga
Pogledas katalog bilo kog ozbiljnijeg proizvodjaca, oznake lezajeva su standardne.
Na primer: http://www.skf.com/uk/products/bearings ... index.html

Post by **stari** » 07 Mar 2016 07:10

Ovdje možeš "skinuti" nacrt postolja: http://www.mediafire.com/download/2czyr ... u_pilu.pdf

pgale · Post by **pgale** » 07 Mar 2016 07:50

Ja sam imao istu ideju i kao vodilicu sam koristio gumene točkiće od nekog rashodovanog matričnog štampača i to je radilo skroz ok.
U međuvremenu sam nabavio bansek pa to ne koristim. Pitanje je samo koliko brzo bi se ti tičkići pohabali, mada je guma prilično tvrda bila.

Pezzo · Post by **Pezzo** » 07 Mar 2016 08:32

stari wrote:Ovdje možeš "skinuti" nacrt postolja: http...

Bas si me lepo nasmejao

Taj je napisao citavu doktorsku disertaciju na tu temu, ocigledno nije imao pametnija posla.

Post by **singer** » 07 Mar 2016 11:50

^^

Ti to ne moras ni da komentarises(kamioni-avioni).:pun:

ne kvari srecu drugima(hobistima):):part:

sasvim korektan plan za ono cemu je namenjeno

Pezzo · Post by **Pezzo** » 07 Mar 2016 12:07

Pa zasto da ne komentarisem, 21 stranu je napisao o tome kako da usrafi dva mala kuglagera da drze testericu, sa onolikim crtezima. To su americki "fazoni", cudo da nije (kao i "pronalazaci" slicni njemu) na youtube postavio film od dva sata o tome, da ga gledamo kako je pametan i inovativan.

феникс · Post by **феникс** » 07 Mar 2016 12:27

А 'де да нађем остатак?
Мојкрш од комјутера скинуо само 6 (и словима: ЂЕСТ) страна!
Где да нађем још 15 па да буде свих 21?
А можда се неко забројао па му се од 6 привиђа 21????
