Krenuo sam da ga crtam, i ukapiram kako se krece po "cudnoj" putanji pri podizanju (pretpostavljam da je elipsa u pitanju).
Naime, nema lucni zarez vec dva ravna, jedan horizontalan na jednom delu i drugi vertikalan na drugom. Sela prica je najverovatnije uradjena kako bi jedan okretaj uvek podizao list za istu visinu.
No drugi deo je vec komplikovaniji.
Deo koji nosi motor i deo koji podize ceo sklop, su vezani pod otprilike 45 stepeni, tako da pomeranje u toj ravni ustvari pomera celu pricu u dve ravni istovremeno (horizontalnoj i vertikalnoj).
Tako da stavljanje podloski verovatno nema smisla.
Kao dodatak, tu su iluftovi u osovinama, osloncima... Odnosno, ta "preckica" koju gura sraf, nema nikakvog uticaja samo ako nema lufta u osi oko koje se zakrece nosac. Ako ga ima, onda male razlike u zlebovima dovode do naginjanja celog sklopa.
Huh... tesko je "na daljinu", kad nemas spravu u ruci...
Stolarska masina-misljenje
Tako je ja sam spominjao vec da se krece po paraboli ali eto moze i elipsa. Zamorih na vas sa ovim a nece od ovoga nista biti na kraju. Ova osovina oko koje rotira ne bih rekao da ima lufta to mi djeluje prilicno cvrsto ali opet ko zna.
Je li glupo da pilu namjestim po najvisem polozaju i napravim 2 firunga 1 za ovu poziciju a drugi za pilanje od 2cm debljine koja mi realno sad najvise treba. Ili da podesim pilu po sredini visine pa ovu gresku raspodijelim na 2 dijela mozda to ne bi toliko smetalo. Jedino iz sigurnosnih razloga ne znam kako bi se ponasalo, svejedno bi ja cesto provjerio da slucajno firung ne zatvara pozadi. A pri koristenju kolica pila bi bila dignuta na maximalno i paralelna sa slotovima. Posto bih morao vec napilati neke letve pa da ga iskoristim za prvu ruku bar ovako.
Je li glupo da pilu namjestim po najvisem polozaju i napravim 2 firunga 1 za ovu poziciju a drugi za pilanje od 2cm debljine koja mi realno sad najvise treba. Ili da podesim pilu po sredini visine pa ovu gresku raspodijelim na 2 dijela mozda to ne bi toliko smetalo. Jedino iz sigurnosnih razloga ne znam kako bi se ponasalo, svejedno bi ja cesto provjerio da slucajno firung ne zatvara pozadi. A pri koristenju kolica pila bi bila dignuta na maximalno i paralelna sa slotovima. Posto bih morao vec napilati neke letve pa da ga iskoristim za prvu ruku bar ovako.
Last edited by Zvone on 18 Jan 2019 08:29, edited 1 time in total.
Novi dan, novi elan nove radne pobjede.
Bosanac, mozda ne pametan ali tvrdoglav i uporan skinuo motor pa cu bez njega pokusati propratiti hod ovog sklopa pri podizanju i spustanju. Usput cu zamijeniti cetkice koje su dotrajale, jedna cetkica mi nije bila nikako dostupna bez skidanja motora pa cu to iskoristiti. Idemo dalje...
Ps evo sta sam otkrio.

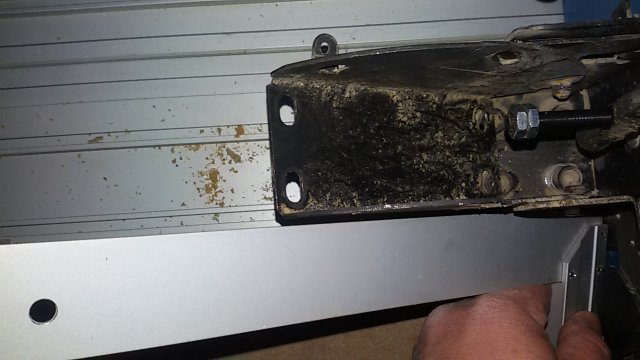

Ovaj pokretni mehanizam prateci pomocu vinkle bjezi u desnu stranu sa podizanjem pile. Znaci na oko se vidi kako se smanjuje razdaljina izmedju njega i vinkle koja je naslonjena na fiksni dio ovaj nosac po kojem ovo klize. Znaci prednji dio pile bjezi u desno sa podizanjem pile. Ovako malo gledajuci ovome bi moralo biti nekog lijeka ali evo mozgam sta i kako...
Mene navodi na to da donja dva sarafa po kojim ovo rotira (njje osovin nego 2 sarafa) nisu postavljena u paralelu sa cijelim sklopom.

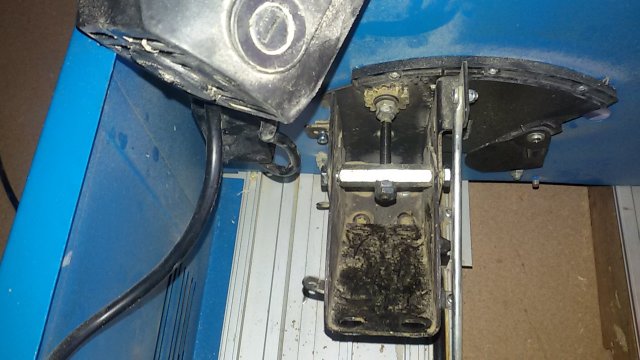

Znaci problem je u ovome sklopu
Ovaj lijevi pokretni dio ne ide ravnomjerno po desnom. Inace, famozna 4 imbusa koja idu na ovaj desni dio sto kaci sve sa sasiju ne ostavljaju bas puno prostora za podesavanje, glavno stelanje ovdje se vrsi sa ona 4 sarafa kojima sam i radio inace.
Bosanac, mozda ne pametan ali tvrdoglav i uporan skinuo motor pa cu bez njega pokusati propratiti hod ovog sklopa pri podizanju i spustanju. Usput cu zamijeniti cetkice koje su dotrajale, jedna cetkica mi nije bila nikako dostupna bez skidanja motora pa cu to iskoristiti. Idemo dalje...
Ps evo sta sam otkrio.
Ovaj pokretni mehanizam prateci pomocu vinkle bjezi u desnu stranu sa podizanjem pile. Znaci na oko se vidi kako se smanjuje razdaljina izmedju njega i vinkle koja je naslonjena na fiksni dio ovaj nosac po kojem ovo klize. Znaci prednji dio pile bjezi u desno sa podizanjem pile. Ovako malo gledajuci ovome bi moralo biti nekog lijeka ali evo mozgam sta i kako...
Mene navodi na to da donja dva sarafa po kojim ovo rotira (njje osovin nego 2 sarafa) nisu postavljena u paralelu sa cijelim sklopom.
Znaci problem je u ovome sklopu
Ovaj lijevi pokretni dio ne ide ravnomjerno po desnom. Inace, famozna 4 imbusa koja idu na ovaj desni dio sto kaci sve sa sasiju ne ostavljaju bas puno prostora za podesavanje, glavno stelanje ovdje se vrsi sa ona 4 sarafa kojima sam i radio inace.
Last edited by Zvone on 18 Jan 2019 13:10, edited 1 time in total.

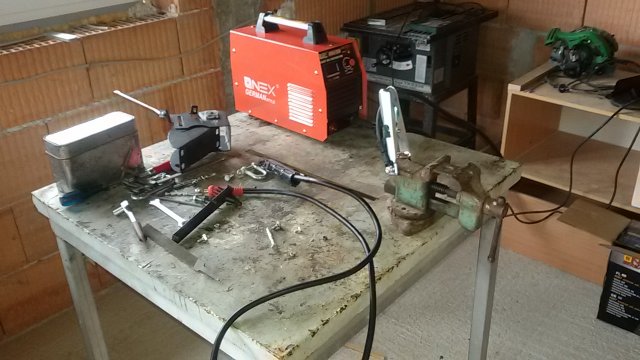

Sklop za podizanje je tvornicki usukan zanosi u jednu stranu sa podizanjem. Pokusao sam zavariti 2 komada metala sa rupama malo pomaknutim po osi da to sve skupa vuce u drugu stranu, nisam uspio nista dobiti, nesto mozda sitno.
Preostaje mi probati jos mozda silom izvrsiti natezanje cijelog sklopa u jednu stranu mozda ga prethodno ugrijati. Ako ne uspije i to, pokusacu monirati neki odbojnik koji ce sa podizanjem pile gurati cijeli sklop u zeljenu stranu.
Zadnje sto mi preostaje je napraviti firung vodilicu sa nekim brzim podesavanjem ugla, znaci da je mogu podesiti prema trenutnom polozaju pile, ne znam postoji li to da je neko vec pravio?
Preostaje mi probati jos mozda silom izvrsiti natezanje cijelog sklopa u jednu stranu mozda ga prethodno ugrijati. Ako ne uspije i to, pokusacu monirati neki odbojnik koji ce sa podizanjem pile gurati cijeli sklop u zeljenu stranu.
Zadnje sto mi preostaje je napraviti firung vodilicu sa nekim brzim podesavanjem ugla, znaci da je mogu podesiti prema trenutnom polozaju pile, ne znam postoji li to da je neko vec pravio?
Bole 100% si u pravu, ali postoji jedno ALI
Do koje granice ići?
Koliko vremena (dnevnica) na to ptrošiti ?
Koliko novaca za rešenje problema potrošiti?
Zvone se već nekoliko dana trudi rešiti problem. Ako to pomnozi sa cenom svog rada verovatno je prešo cenu mašine. Jednostavno treba znati liniju isplativosti resavanja problema. I jos jedna bitna stvar je na koliko dugo hvata resenje (ako se do njega dodje).
A to razmisljanje u pravcu firunga sa podesavanjem smatram......
Do koje granice ići?
Koliko vremena (dnevnica) na to ptrošiti ?
Koliko novaca za rešenje problema potrošiti?
Zvone se već nekoliko dana trudi rešiti problem. Ako to pomnozi sa cenom svog rada verovatno je prešo cenu mašine. Jednostavno treba znati liniju isplativosti resavanja problema. I jos jedna bitna stvar je na koliko dugo hvata resenje (ako se do njega dodje).
A to razmisljanje u pravcu firunga sa podesavanjem smatram......
Sinoc sam gledao film Racunovodja se zove Ben Afleck glumi odlican film. Tu on ima autizam a glavni poremecaj se manifestira tako sto ne moze prekinuti vec zapoceti posao. Tako je izgleda i kod mene. Dnevnicama sam vec probio vrijednost uredjaja koja je sa ovom manom realno dosta mala. Jedino me tjesi, navratio mi kolega pcelar vidio sta radim, njemu se svidila ta moja upornost veli mi isplati se malo i pomuciti fin je ono cirkular ☺. Jedan moj kolega je vec 2 auta gurnuo u provaliju ovdje u Neretvu samo iz razloga sto nisu htjeli upaliti, a jednom je razlog bio ostalo bez goriva.
Daleko, nasao sam na youube na par mjesta stvarno imaju ti stelajuci firunzi, naravno kod amerikanaca ☺. Meni bi 80% vremena pila bila na visini od nekih 2.5cm. A ostalo bi je dizao na maksimum kad pilam ove deblje komade. U tom smislu sam spomenuo stelovanje ugla na firungu. Ili napraviti jedan glavni i par prirucnih firunga za ostale pozicije.Ovo odstupanje ne vidi se golim okom, ali nema govora o radu dok se ovo ne rijesi.
Daleko, nasao sam na youube na par mjesta stvarno imaju ti stelajuci firunzi, naravno kod amerikanaca ☺. Meni bi 80% vremena pila bila na visini od nekih 2.5cm. A ostalo bi je dizao na maksimum kad pilam ove deblje komade. U tom smislu sam spomenuo stelovanje ugla na firungu. Ili napraviti jedan glavni i par prirucnih firunga za ostale pozicije.Ovo odstupanje ne vidi se golim okom, ali nema govora o radu dok se ovo ne rijesi.
Last edited by Zvone on 21 Jan 2019 08:02, edited 1 time in total.

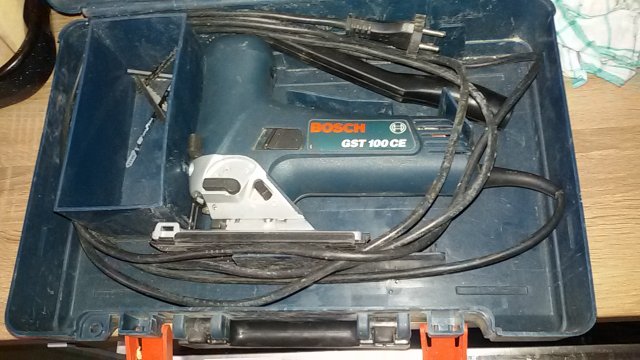

Upravo tako! Mislim da ce ako rijesim ovaj uzduzni pomak ovo biti skroz upotrebljivo za moj posao. Daleko, vec sam jednom napisao da vinkl koji pila izgubi sa stolom ustimam bukvalno za 10 sekundi. A ionako kod ove male klimave masine mislio sam provjeriti taj pravi kut na svakih 50 komada npr... Samo ovo uzduzno bjezanje kad bih rijesio bilo bi extra. Ma nije problem kupii cak odmah ni pravu masinu, ali kroz ovu problematiku malo ucim, a lako cemo sa magarca na konja ako mi bude islo, obrnuto je tesko. Za ozbiljnu proizvodnju kakvom se vi bavite sa ovim nema govora raditi. U mene jd specificno sto mi i zena voli raditi oko drveta, stalno visi po pinterest stranicama i otamo krade ideje. Meni je ukrala ustvari prisvojila ovu pilu, inace odlicna ubodna pila, samo je sad njena a ne moja ☺.
Last edited by Zvone on 21 Jan 2019 09:12, edited 1 time in total.
-
LepoJeBitiFin
- Majstor majstora
- Posts: 591
- Joined: 06 Feb 2011 17:34
- Location: Kraljevo
Bolje pilu nego AQ srafilicu :forbannad:Zvone wrote:...........Meni je ukrala ustvari prisvojila ovu pilu...........................samo je sad njena a ne moja ☺.................
Zna da bude nezgodno ako "nam" se zene navade na AQ alatke , pa stanu da ih " prisvajaju " :groota::groota::groota:
https://motherless.com/9164B84
Last edited by LepoJeBitiFin on 21 Jan 2019 17:20, edited 1 time in total.
ono sto znas da nacrtas znas i da napravis

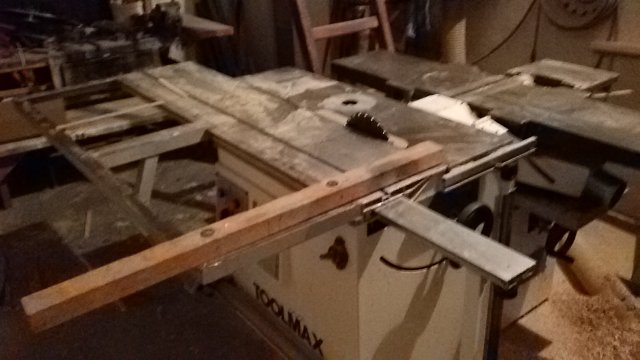

Uh dobro si i aku busilicu mi uzela, dobro je imam drugu. Danas drugi pokusaj varenja, pomicanje po osi i uspio sam dobiti nesto prvi put znacajnije. I dalje je vidljivo odstupanje, ali sad je super kako je bilo. U povratku svratih do susjeda stolara, covjek slabo sa zdravljem masina lezi ne radi nista. Imao sam mini obuku upoznavanje sa masinama, a mogu kod njega kompletnu dasku obraditi i pripremiti dogovorio sam. Profi strojevi su jedna druga dimenzija ipak...

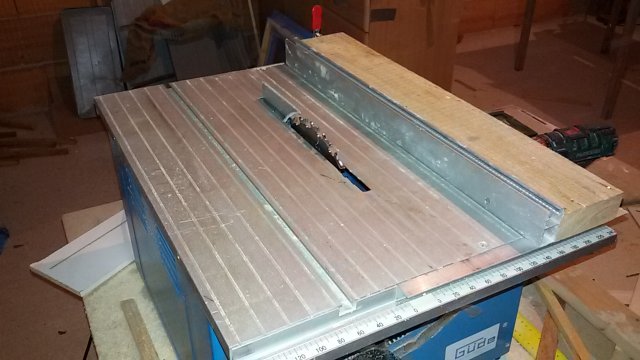

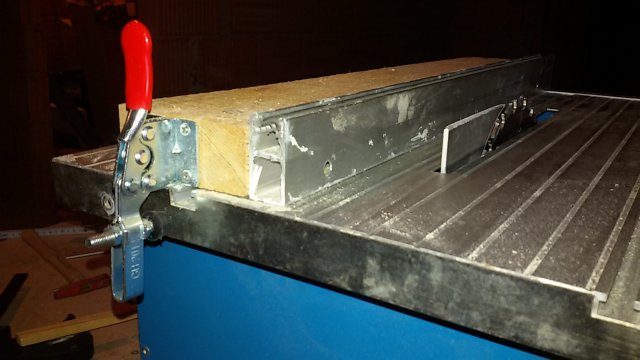

Pomalo masinica postaje spremna za rad. Napravio sam neki brzinski firung, nije nista fensi kao na youtube ali iznenadio sam se kako je dobar i cvrst ispao. Ove excentar stege svaka cast ko ih izmisli. Ovo je ujedno jedina vodilica koja se kopca naprijed koju sam do sad vidio ☺. Posto sam jos preoprezan, ostavio sam ga da previse otvara pozadi, moracu jos to korigirati mozda na nekih 1 ili 2/10 mm. Sad mi slijedi nadogradnja bocno i naprijed to mi je laksi i ugodniji dio posla, ovo rastavljanje mehanizma me dotuklo skoz.
Ne bi bilo lose napraviti metalni klin umjesto aluminijskog, ovaj je prilicno njezan ima od njega neke koristi ali cim nadjem metalne ploce 3mm napravicu od nje.
Ne bi bilo lose napraviti metalni klin umjesto aluminijskog, ovaj je prilicno njezan ima od njega neke koristi ali cim nadjem metalne ploce 3mm napravicu od nje.
