Stolarska masina-misljenje
Na srecu nisam, ali znam ko jeste. Na kraju je uspeo da ga vrati, zahvaljujuci tome sto zivi u normalnoj zemlji. KOd nas bi seo i plakao.
Ja sam imao srecu sa metabom za otpad, kome je puklo kuciste. Platio sam ga 80 eura, i napravio kabinet od spera za njega. Ima i dalje mana, ali je bolji od originalne verzije. Sve te ;lagane testere pate od toga sto menjaju geometriju kada se ploca optereti.
U sustini, bes masinu koja nema barem 250 kila.
Ja sam imao srecu sa metabom za otpad, kome je puklo kuciste. Platio sam ga 80 eura, i napravio kabinet od spera za njega. Ima i dalje mana, ali je bolji od originalne verzije. Sve te ;lagane testere pate od toga sto menjaju geometriju kada se ploca optereti.
U sustini, bes masinu koja nema barem 250 kila.
Masinica je gude tk 2500 eco. To je malo slabiji model od ostalih, motor je od 1500w. Cini mi se dole mehanizam da je isti kao kod kolega koji su pisali ovdje o einhellu i problemima sa stelanjem. Uslikacu mehanizam. Inace i ovako kakav je ima fin rad motora, tiho radi a sa ovom pilom pravi savrsen rez, naravno kad je firung paralelan. Problem je sto od najdonje pozicije pile do najgornje pila izgubi pravac za nekih 2mm a mozda i vise. Izgubi i vinkl u odnosu na plocu ali to mi nije predstavljalo problem, mada cini mi se da je i to vezano za ovo.
https://www.njuskalo.hr/rucni-alati/gud ... s-17018724
Ovaj je model kod mene.
Nasao sam ja manual od ovih gude cirkulara, vecinom su to opcenita objasnjenja upute za koristenje ima i taj crtez, ali ne bih rekao da ima objasnjenje oko ove problematike.
https://www.njuskalo.hr/rucni-alati/gud ... s-17018724
Ovaj je model kod mene.
Nasao sam ja manual od ovih gude cirkulara, vecinom su to opcenita objasnjenja upute za koristenje ima i taj crtez, ali ne bih rekao da ima objasnjenje oko ove problematike.
Last edited by Zvone on 17 Jan 2019 06:33, edited 1 time in total.
Nema objasnjenja, naravno, ali iz sklopnog crteza obicno moze da se vidi kako su delovi povezani jedan sa drugim, i da se zakljuci sta je uzrok, pa onda i da se nadje resenje.
Ko sto je marica napisao, najverovatnije ti osovina oko koje se zakrece sklop motora i osovine lista, nije paralelna sa osovinom lista.
Nazalost, ne vidi se bas najbolje na crtezu, ali deluje da je to obicna sarka. Opet, izgleda kao da ceo sklop motora i osovine lista, moze da se podesava u odnosu na plocu za koju je vezan.
Sa slike deluje da je osovina lista vezana za motor, a da je onda motor vezan za plocu koja se pomera po luku. Tako da na toj vezi bi trebalo da moze da se podesi u jednoj ravni. U drugoj, morao bi da poturas podloske izmedju motora i te ploce na jednoj strani dok i nju ne dovedes u paralelu.
Kada kazemo paralelne, mislimo stvarno paralelne, daklem odstupanje u max deseta milimetra (i to je mnogo, al trebalo bi da zavrsi posao).
Ko sto je marica napisao, najverovatnije ti osovina oko koje se zakrece sklop motora i osovine lista, nije paralelna sa osovinom lista.
Nazalost, ne vidi se bas najbolje na crtezu, ali deluje da je to obicna sarka. Opet, izgleda kao da ceo sklop motora i osovine lista, moze da se podesava u odnosu na plocu za koju je vezan.
Sa slike deluje da je osovina lista vezana za motor, a da je onda motor vezan za plocu koja se pomera po luku. Tako da na toj vezi bi trebalo da moze da se podesi u jednoj ravni. U drugoj, morao bi da poturas podloske izmedju motora i te ploce na jednoj strani dok i nju ne dovedes u paralelu.
Kada kazemo paralelne, mislimo stvarno paralelne, daklem odstupanje u max deseta milimetra (i to je mnogo, al trebalo bi da zavrsi posao).

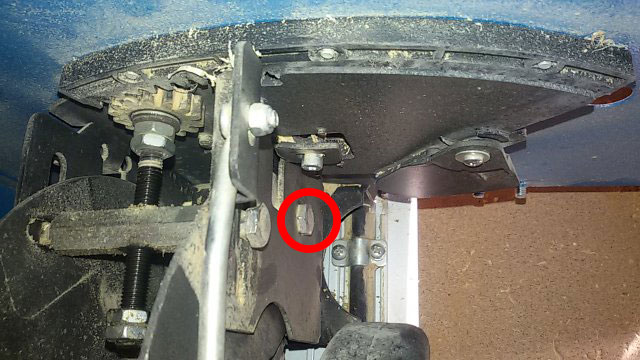

Slika 1 vide se 4 famozna imbusa kojima bi se na kraju price trebao dovesti cijeli sklop u ravninu sa plocom (vide se samo 2 nisam dobro uslikao)

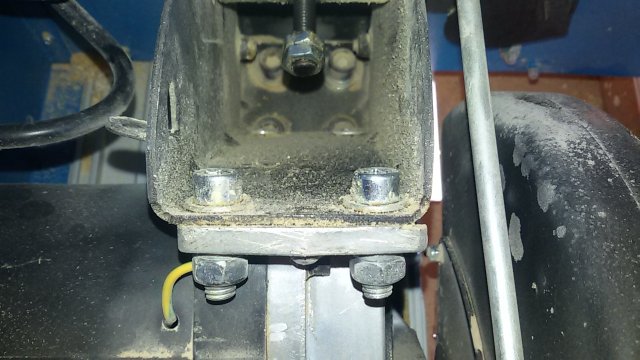

Slika 2 tu su 4 sarafa koja drze motor na nosacu motora- ja sam sa njima stelovao ovu paralelnost nisam radio sa ona 4 imbusa i mozda sam tu za.ebo stvar.

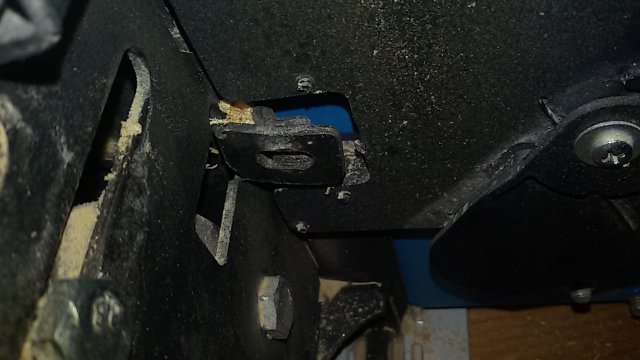

Slika 3 uzduzna sipka kojaj e spojena na plocu sa 3 one stezaljke ne znam kako se zovu ona koliko vidim sluzi da se po njoj cijeli sklop rotira za rezanje pod uglom.
Last edited by Zvone on 17 Jan 2019 10:42, edited 1 time in total.

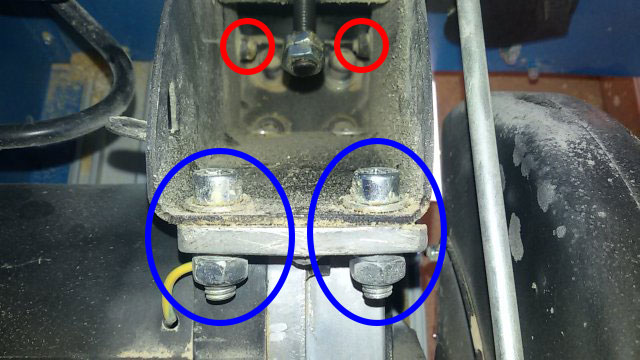

Ako ja dobro vidim, profil koji nosi motor rotira oko ova dva srafa obelezena crvenim:
To ce reci da osovina lista treba da bude paralelna sa osom koja prolazi kroz ta dva srafa.
U jednoj ravni to podesavas (koliko mogu da vidim sa slike) zakretanjem oko dva imbusa obelezena plavo (verovatno ih ima 4), a u drugoj poturanjem podloski izmedju nosaca i motora.
Tek kada si to doterao, podesavas dalje
To ce reci da osovina lista treba da bude paralelna sa osom koja prolazi kroz ta dva srafa.
U jednoj ravni to podesavas (koliko mogu da vidim sa slike) zakretanjem oko dva imbusa obelezena plavo (verovatno ih ima 4), a u drugoj poturanjem podloski izmedju nosaca i motora.
Tek kada si to doterao, podesavas dalje
Tako je Bole sve si dobro skuzio. Ovim sarafima sto si plavo oznacio cijelo vrijeme i pokusavam to dobiti ali nema sanse.
Evo smrzoh se. Cijeli sklop roitira oko onih sto si naveo crvenim. Nego na slici 3 vidi se 1 mali imbus koji sam odvrnuo. Isti takav dodje sa druge strane ali on fali nema ga. Postoji li mogucnost da oni uticu nekako na ovo? Oni pridrzavaju ovu metalnu polugu koja iza prolazi ona nesto regulira ali ne vidim sta i kako.
Sa ova 4 sarafa kako god nastimam bjezi mi po visini ona kad se dize pravi neku parabolu ide iz plusa u minus kad mjerim paralelnost.

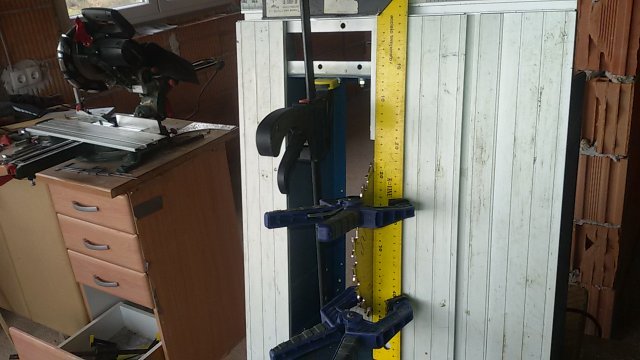

Onda sam postavio pilu na pola visine to je 3.5cm i sve stegao ovako ☺☺
Cega se sve necu sjetiti hehe.
Eh sad je u toj poziciji sve ok znaci na sredini visine, sa spustanje odnosno dizanjem pila bjezi u jednu odnosno u drugu stranu.
Uspio sam postici mozda u 2 desete mm ovaj pomak ali to je nedovoljno volio bih jos malo preciznije ali jednostavno nece...
Evo smrzoh se. Cijeli sklop roitira oko onih sto si naveo crvenim. Nego na slici 3 vidi se 1 mali imbus koji sam odvrnuo. Isti takav dodje sa druge strane ali on fali nema ga. Postoji li mogucnost da oni uticu nekako na ovo? Oni pridrzavaju ovu metalnu polugu koja iza prolazi ona nesto regulira ali ne vidim sta i kako.
Sa ova 4 sarafa kako god nastimam bjezi mi po visini ona kad se dize pravi neku parabolu ide iz plusa u minus kad mjerim paralelnost.
Onda sam postavio pilu na pola visine to je 3.5cm i sve stegao ovako ☺☺
Cega se sve necu sjetiti hehe.
Eh sad je u toj poziciji sve ok znaci na sredini visine, sa spustanje odnosno dizanjem pila bjezi u jednu odnosno u drugu stranu.
Uspio sam postici mozda u 2 desete mm ovaj pomak ali to je nedovoljno volio bih jos malo preciznije ali jednostavno nece...
Last edited by Zvone on 17 Jan 2019 13:04, edited 1 time in total.

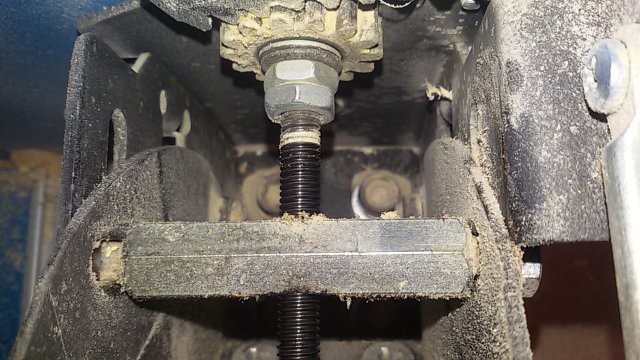

Imam stamparski lim koji je vrlo tanak mogu od njega to. Mislis te podloske da stavim pod ove sarafe sto si ih plavim oznacio? Jedan kolega mi se isto javio on kaze postoji mogucnost da je ona osovina kriva kroz koju prolazi saraf koji podize i spusta sve to.

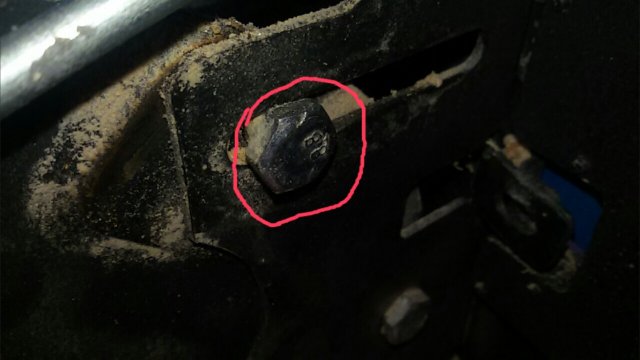

Inace, primjetio sam da ovi krajevi osovine koju gura onaj navoj, oznacio sam crvenim jednu stranu nisu bas paralelne onako vizualno, znaci u krajnjem polozaju nisu jednako udaljene od kraja ovog proreza po kojem hodaju(znaci jedna je bliza a druga malo udaljenija). Ovo sa podloskama cu probati, nemam jos ideju kako i sta. Ovo ce morati ici kroz vise pokusaja. Vec i ovo sto sam postigao nije lose, ovo je uredjaj u rangu tesarske masine, ali ipak ima ostavljene dobre opcije za koliko toliko precizno podesavanje.
Otac mi veli okani se corava posla i da ce mi kupiti on profi cirkular ☺. Heh mogao bih ga ja i ozbiljno shvatiti...
Mbole i ova tema je pocela kao jedna a sad se pretvorila u drugu, ako hoces da ne moras nista prebacivati samo je preimenuj nekako u gude ili kako hoces a one moje prve postove o kombinirci izbrisi. Ili vidi kako je bolje...
Inace, primjetio sam da ovi krajevi osovine koju gura onaj navoj, oznacio sam crvenim jednu stranu nisu bas paralelne onako vizualno, znaci u krajnjem polozaju nisu jednako udaljene od kraja ovog proreza po kojem hodaju(znaci jedna je bliza a druga malo udaljenija). Ovo sa podloskama cu probati, nemam jos ideju kako i sta. Ovo ce morati ici kroz vise pokusaja. Vec i ovo sto sam postigao nije lose, ovo je uredjaj u rangu tesarske masine, ali ipak ima ostavljene dobre opcije za koliko toliko precizno podesavanje.
Otac mi veli okani se corava posla i da ce mi kupiti on profi cirkular ☺. Heh mogao bih ga ja i ozbiljno shvatiti...
Mbole i ova tema je pocela kao jedna a sad se pretvorila u drugu, ako hoces da ne moras nista prebacivati samo je preimenuj nekako u gude ili kako hoces a one moje prve postove o kombinirci izbrisi. Ili vidi kako je bolje...
Last edited by Zvone on 17 Jan 2019 15:23, edited 1 time in total.
-
maricaiivica
- Moderator
- Posts: 3732
- Joined: 30 Nov 2009 23:30
- Location: Beograd
- Contact:
Uh bojim se da cu odustati. Ne ide ovo. Probao sam otkaciti mehanizam za podizanje pa dizati slobodnom rukom da eliminiram mogucnost da je nesto do one osovine i nije opet isto.

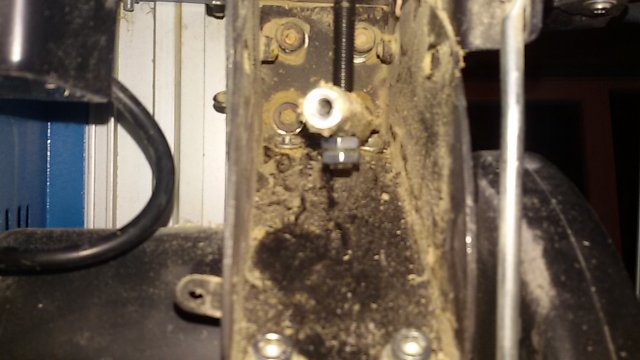

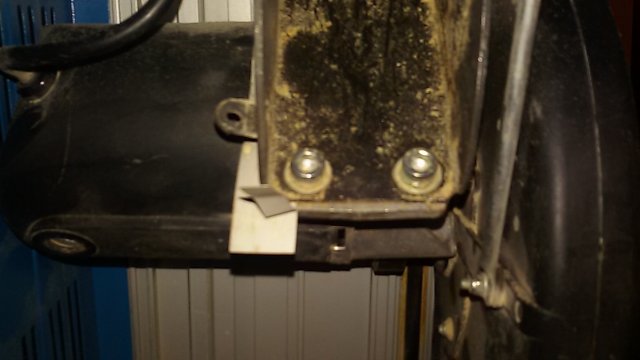

Nakon toga sam pristupio podloskama, uradio sam 3 kombinacije prvo pod desni par pa ond pod lijevi par sarafa, i na kraju probao samo pod gornji lijevi.

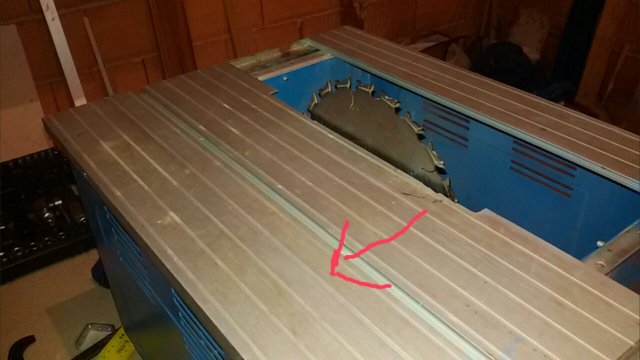

Koristio sam tanke stamparske limiće. Svaki put pila se isto ponasa, pri podizanju prednji dio pile ima tendenciju u lijevo kao na slici.
J..es ovo nije to vrijedno truda, hvala svima na pomoci odoh kraj tople peći sjest i popit rakiju.
Nakon toga sam pristupio podloskama, uradio sam 3 kombinacije prvo pod desni par pa ond pod lijevi par sarafa, i na kraju probao samo pod gornji lijevi.
Koristio sam tanke stamparske limiće. Svaki put pila se isto ponasa, pri podizanju prednji dio pile ima tendenciju u lijevo kao na slici.
J..es ovo nije to vrijedno truda, hvala svima na pomoci odoh kraj tople peći sjest i popit rakiju.
Last edited by Zvone on 17 Jan 2019 21:50, edited 1 time in total.
Da. Mozda bi to bilo rjesivo sa podloskama ali puno treba ponavljanja za to, nemam ideju gdje vise podlosku da podbacim. Svaka proba zahtijeva odvrtanje 4 sarafa od kojih su 2 nepristupacna, skidanje pile i opet svs ponovo, a rezultat porazavajuci.
