Glodalica za ugradnju u stol

Pero · Post by **Pero** » 10 Mar 2016 16:03

Namjeravam napraviti stol za glodalicu. I to nije problem.
Problem je u glodalici. Trenutno imam Bosch (zeleni) POF 1400 ACE.

Na ovom forumima sam pročitao informaciju da zeleni Bosch nije najsretnije rješenje za ugradnju u stol. Jer kad radi tako "naopačke" - strugotine upadaju u motor. Pa me zanima koju glodalicu bi predložili za ugradnju u stol, tj da ima bolje rješen problem "prašine u motoru".

Kole-Stolar · Post by **Kole-Stolar** » 10 Mar 2016 17:25

Secam se davno da sam to negde procitao no vec sam imao slicni frezer (bosch POF 1200 ace) i kad sam vec imao taj odradio sam sto za taj frezer no koristio sam ga sa prikljucenim usisivacem tako da ne znam kako reaguje bez usisavanja prasine

Pero · Post by **Pero** » 10 Mar 2016 17:59

Aha...
Dakle, dovoljno je staviti odsis piljevine i sve će biti u redu?

Kole-Stolar · Post by **Kole-Stolar** » 10 Mar 2016 19:00

Ne bih mogao odgovoriti da je sigurno tako al moje misljenje je da je tako, posto usisivac vecinu ili skoro svu piljevinu povuce u sebe, no videcemo i misljenja drugih

Post by **mbole** » 11 Mar 2016 07:13

Kakvu god rucnu glodalicu da stavis u sto, uvek ce piljevina padati po njoj.

Odsis naravno puno pomaze.

Vidi, da li nekako mozes da malo zastitis mesto gde glodalica usisava vazduh i gura ga ka motoru (obicno je to na vrhu glodalice, a "izduv" na dnu ili negde na boku). Tipa da stavis neki lesonit ili tako nesto ko "kragnu" kako piljevina na bi padala direktno u usise, a da oni i dalje mogu da vuku dovoljno vazduha za hladjenje motora.

diplmajstor · Post by **diplmajstor** » 11 Mar 2016 12:54

Upravo ovo što ti je Bole rekao, provereno u praksi

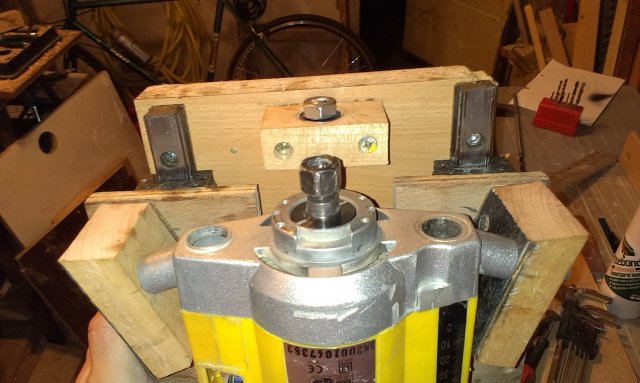

Pre:

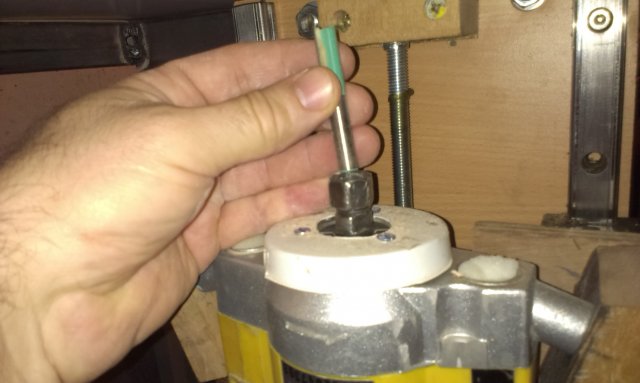

Posle:

Druga slika nema baš najbolji ugao, pa se ne vidi da ima dovoljno prostora za protok vazduha

geronimo · Post by **geronimo** » 12 Mar 2016 10:09

I opet poslusas Bola, samo iz drugih tema da koristis one ogradice na firungu, da dobro nabijes cev isisivaca i sistem razlicitih prstenova oko glodala, da bi sto manje prasine upalo dole ka glodalici. Sto vece glodalo, to i siri otvor na prstenu.
Bosko ce da izdrzava i ispod stola. S` vremena na vreme promeni zvuk i kad se to dogodi moras da ispiris prasinu kompresorom ili recimo usisivacem.
To se meni dogadjalo i na bosch pof 1200 i na festu.

Malo vise je off ali nekako mi je non stop u glavi da bi bilo super da neko prodaje gotovu stonu glodalicu sa vecim brojem obrtaja za ova manja glodala. Npr od 6 do 12,7mm. 3 brzine tipa 8000, 16000 i 24000 puna kapa, a njima nije frka da naprave i sa vise...
Ima to dosta prednosti u odnosu na sva ova nasa resenja. Motor je daleko od prasine, neopterecuje radnu plotnu tezinom, podesavanje visine mogu da urade dobro, moze da ide u kompletu sa firungom, rubacem itd itd...
Vidjao sam jako lepa polovna resenja ali sve to ide do 6000 obrtaja i svi su za veca glodala.
Mozda cak moze da se poruci i kod dobrih masinaca. Valjda to nebi izaslo preko 300eura???
Ne kazem, dobru masinu je tesko napraviti i treba dobrog materijala i puno znanja ali ima puno ljudi koji rade sa malim glodalima i treba im pravo resenje da odmah pocnu sa radom...

Post by **mbole** » 12 Mar 2016 16:55

Nije bas tako jednostavno kao sto izgleda na prvi pogled.

Najpre motor. Najpametnije za takvu stacionarnu masinu bi bilo staviti asinhroni motor, zbog otpornosti na prasinu, boljeg hladjenja, nema odrzavanja, velikog momenta...
Ali broj obrtaja asinhronog je 2400. Da to podignes na 24000 treba ti prenos 1:10 sto nije jednostavno izvesti.
Sledeca varijanta je FVD ali on sam kosta prilicno, a i dalje ti ostaje problem sa prenosom gde remenica na radnom vretenu treba da se vrti 24000, to jest kais koji to prenosi treba da prezivi takvu brzinu.

Upravo zato sve stone glodalice idu do max 6000.

Dalje, osovina koja treba da se vrti 24000 mora da bude balansirana, u ekstra dobrim lezajevima... kad sve to saberes tih 300 evrica deluje jako malo.

Obradni motor kakav se koristi za CNC sa vodenim hladjenjem bi bio jedno od resenja, al opet dolazimo do njenog velicanstva cene. Sam motor je reda bar 500, + bar jos toliko za elektroniku koja ce da ga tera.

Pero · Post by **Pero** » 13 Mar 2016 16:19

Imam još jedno pitanje u vezi "razlicitih prstenova oko glodala".

Å to je taj prsten?

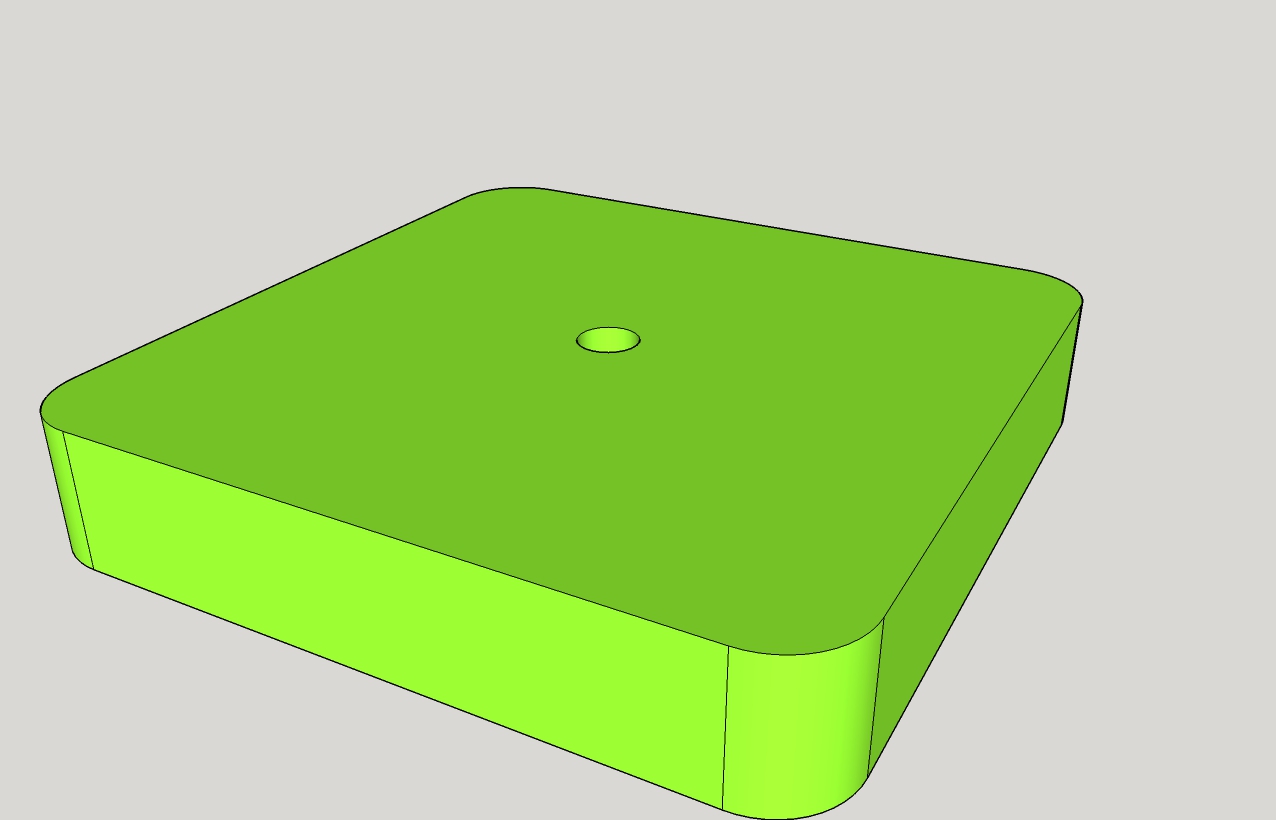

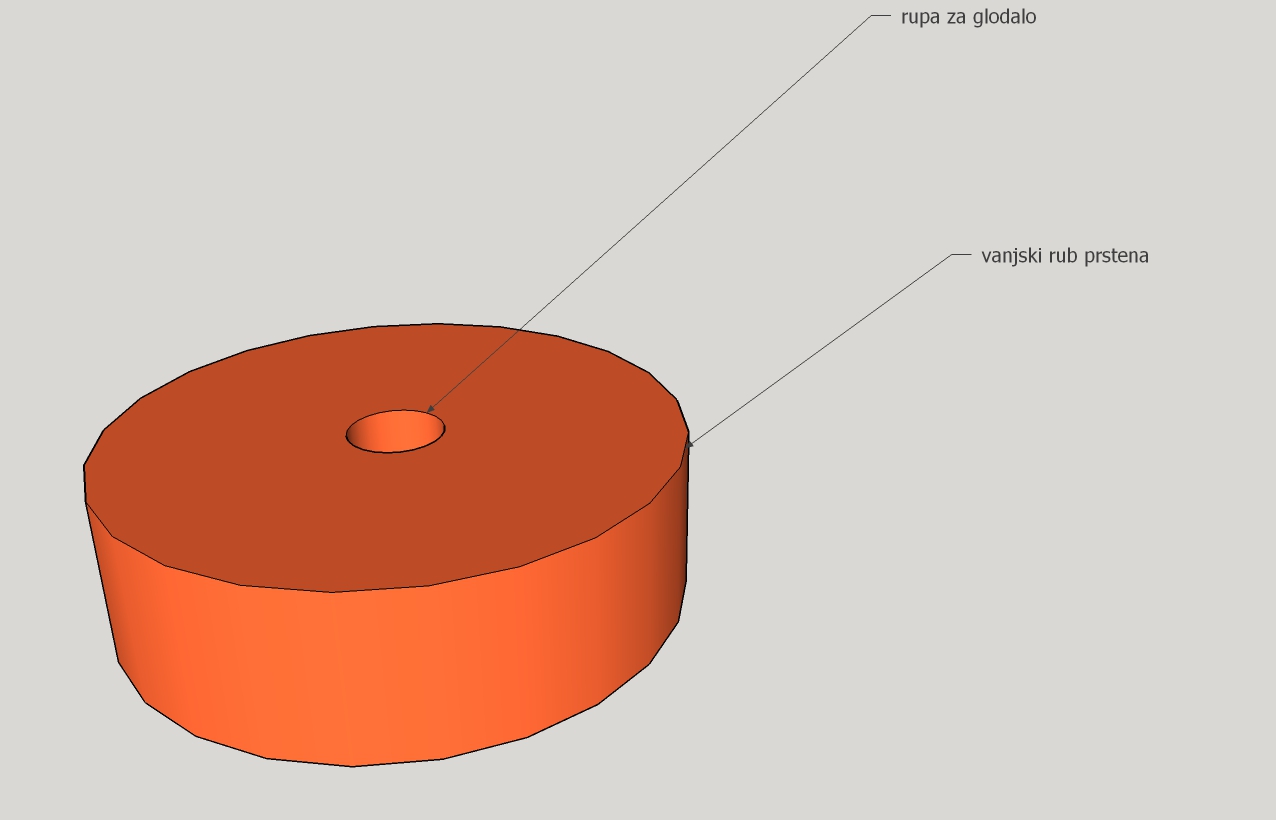

Da li je to komad nekog materijala (plastike, pleksiglasa), koji ima unutarnju rupu istu kako i glodalo, a vanjski dio onakvog oblika kakav je oblik rupe (može biti kružni, ali i ne mora). Nešto ovakvo:

Da li se taj prsten pričvrsti za radnu plohu?
Å to ako komadić materijala zapne između prsena i glodala, i krene pomicati prsten.
To bi moglo biti jako opasno...

Ili rupa za glodalo mora biti veća za par milimetara od samog glodala?

Kole-Stolar · Post by **Kole-Stolar** » 13 Mar 2016 16:24

Rupa na prstenu uvek treba da bude malo veca od samog glodala, a sto se tice prstena moze biti od nekog materiala koje ne menja svoje dimenzije, znaci sper ploca pleksiglas itd itd samo ne od punog drveta, i lepo se napravi falc debljine prstena i kad idealno ga poravnas sa radnom povrsinom nema opasnosti

geronimo · Post by **geronimo** » 13 Mar 2016 17:30

https://www.google.rs/search?q=ring+for ... rxWa84M%3A

Nije lose da ih pricvrstis da ne bi poleteli.
AKo to radis srafovima odozgo, vidi da upustis glavu srafa tacno kako treba da ne bi imao nezgodne bregove.

Post by BR » 13 Mar 2016 22:52

Evo jedne domace varijante na temu.

Pero · Post by **Pero** » 15 Mar 2016 12:00

Tražio sam po internetu stol za glodalicu (router lift).
Ima sto raznih varijacija, ali ove tri su najčešće.

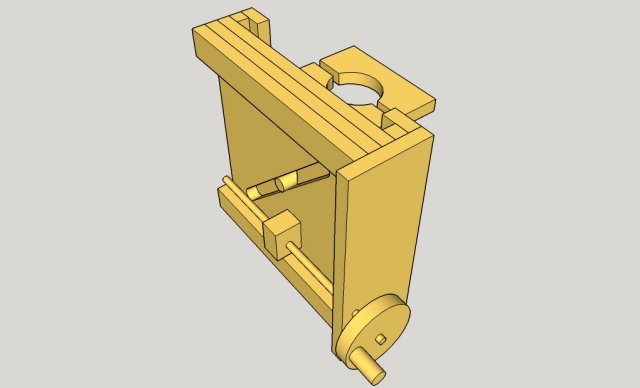

Tip A
Mehanizam sa dvije pomične plohe i rupom pod 45 stupnjeva. Planove sam vidio na stranici koju ima John Heisz, a video sa izradom ima Jay Bates (141).

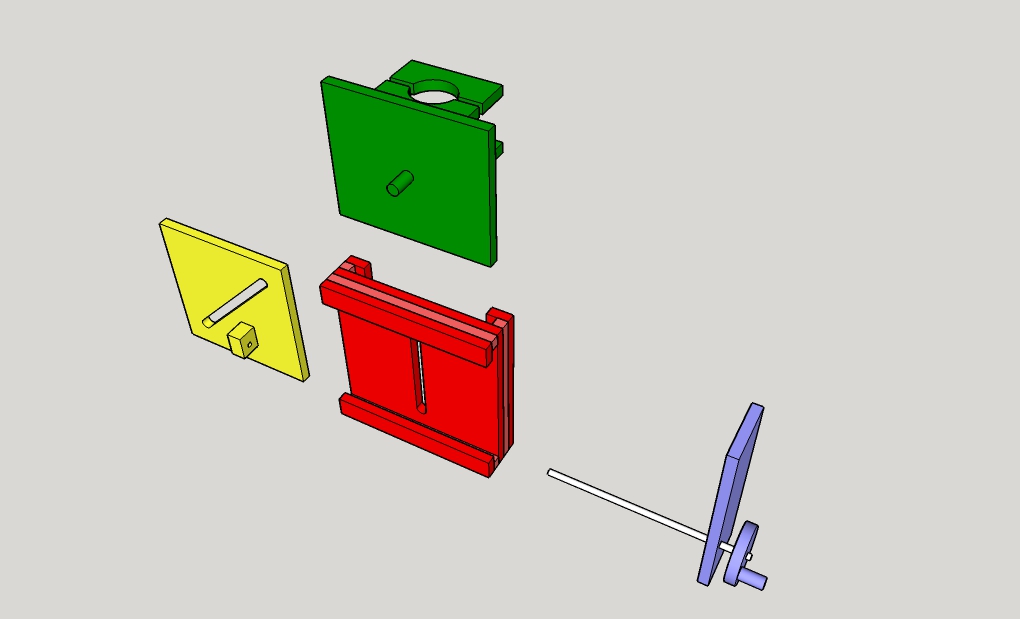

Centralni komad (crveno) ima okomitu rupu. S jedne strane su vodilice u vodoravnom smjeru, a s druge strane u okomitom smjeru.
Vodoravno pokretna ploča (žuto) ima prihvat za šipku. To je točka u kojoj je fiksirana šipka (ovo ću nazivati fiksnom točkom), a najčešće se izvodi pomoču kugličnog ležaja. Ova ploča također ima rupu (pod kutem od 45 stupnjeva).
Okomito pokretna ploča (zeleno) služi za pričvrščivanje glodalice. Na suprotnoj strani od glodacice se nalazi jedan kuglični ležaj koji prolazi kroz crveni i žuti dio. Kada se žuta ploha pomakne u u lijevo, kuglični ležaj će otići gore, i time podignuti glodalicu.
Prednja ploha (plavo) služi samo da u sebi ima maticu kroz koju prolazi navojna šipka (ovo ću nazivati prolaznom točkom).

Mane:
Dvije pomične plohe. Više pomičnih djelova obično znači i više problema. Zar ne?
Čudan omjer hoda i broja okretaja. Za šipku M10: 1 okret = 1.5 mm, pa oko želim glodalo podići za 2 mm, ručku moram okrenuti 1.33 puta. Za šipku M8: 1 okret = 1.25 mm, pa oko želim glodalo podići za 2 mm, ručku moram okrenuti 1.6 puta. Za šipku M6: 1 okret = 1 mm, pa oko želim glodalo podići za 2 mm, ručku moram okrenuti 2 puta, što je super, ali mi se M6 čini pretankom šipkom.

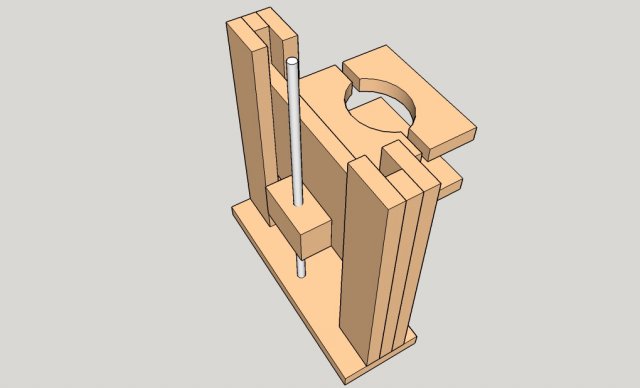

Tip B
Mehanizam koji se pomiče kurblom kroz radnu ploču. Planovi su objavlejni u ShopeNote-u broj 121, Steve Ramsey ima video kako to napraviti. Mislim da i BR-ov mehanizam prikazan na prošloj slici je ovog tipa.

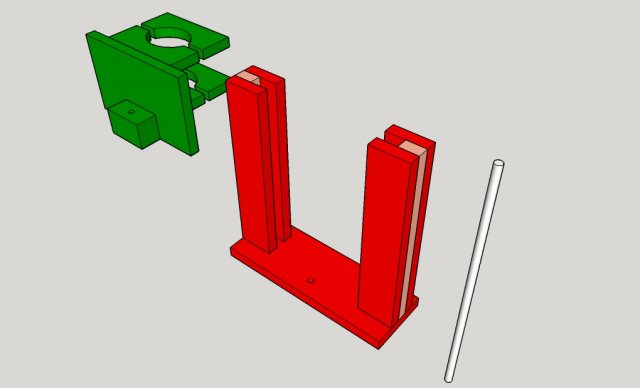

Centralni komad (crveno) ima okomite vodilice. A na dnu mjesto za fiksiranje šipke (fiksna točka).
Okomito pokretna ploča (zeleno) klizi kroz vodilice. S jedne strane je sklop za prihvat glodalice, a s druge strane je matica za prolaz navojne šipke (prolazna točka).

Prednosti: Jednostavna izrada
Mane:Čudan omjer hoda i broja okretaja.

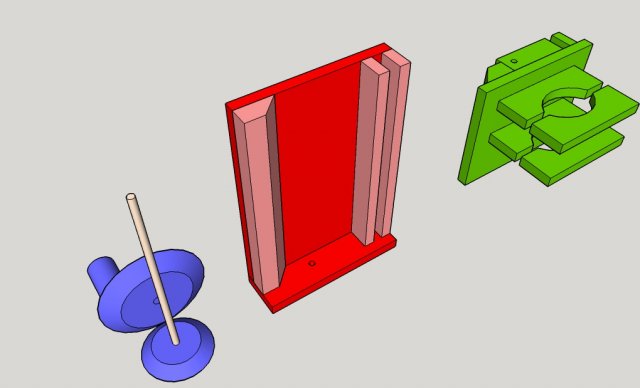

Tip C

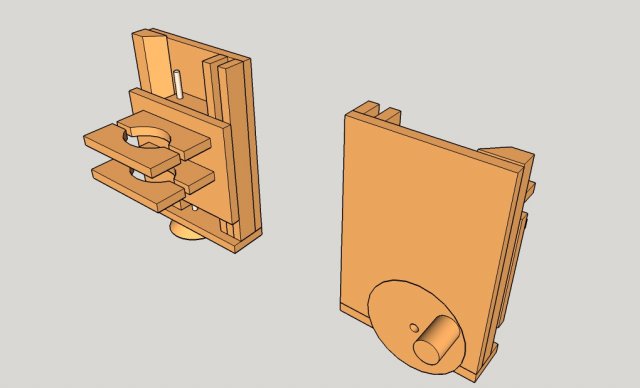

Naprava Matthiasa Wandela.

Centralni dio (crveni) je zašerafljen za radnu plohu. Na dnu ima mjesto za fiksiranje šipke.
Okomitao pokretna ploča (zeleno) klizi po vodilicama (na skici nedostaje jedan vijak koji priteže ta dva dijela). S jedne strane ima sklop za prihvat glodalice, a s druge strane je matica za prolaz navojne šipke (prolazna točka).
Navojna šipka je integrirana u sklop sa dva kosa zupčanika (plavo).

Prednosti: pametnim odabirom zupčanika, vertikalni hod glodalice bi mogao biti višekratnik broja okretaja zupčanika.

Mane: Djeluje klimavo.
Izrada zupčanika bi mogla predstavljati problem.

Koje je vaše mišljenje glede ova tri sistema?
