Šablon za bušenje rupa za drvene tiple

rsinisa · Post by **rsinisa** » 22 Nov 2013 23:36

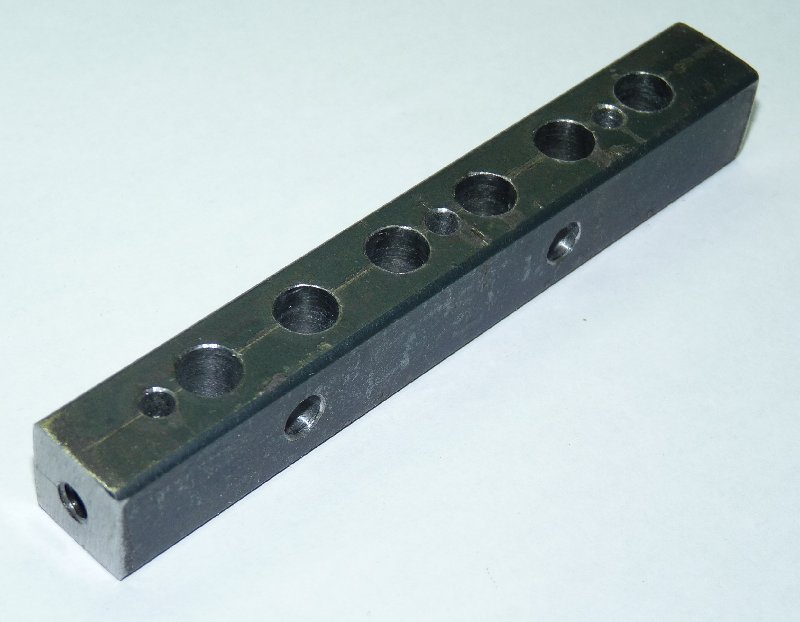

Napravio sam šablon za bušenje rupa za tiplovanje poznatiji kao joint-genie. Odustao sam od toga da mi to izradi strugar pa sam se latio posla i evo ga rezultat:

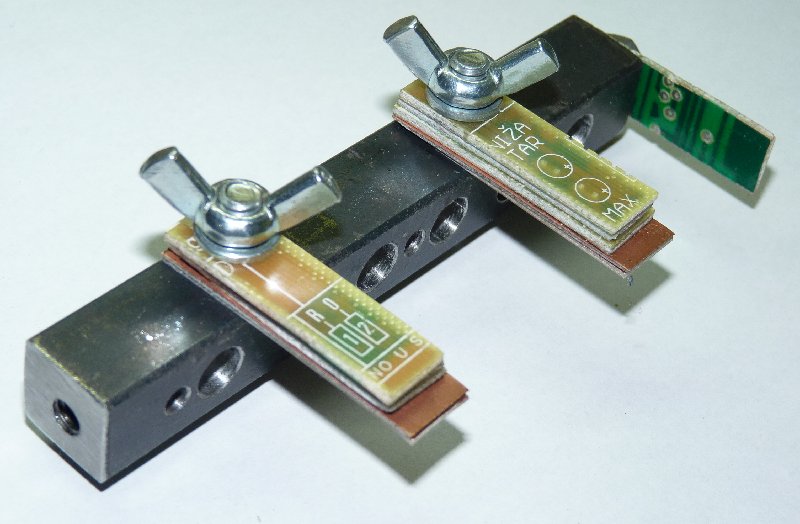

Ovi podmetači-distanceri izradjeni su od onoga što sam imao pri ruci - vitroplast debljine 0,8 i 1,5 mm.

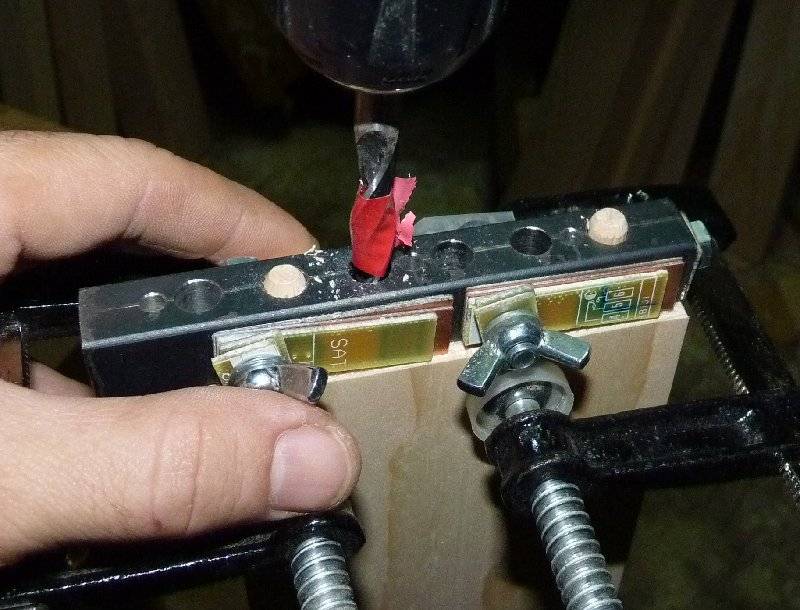

Odmah je isproban na stolu koji pravim, na spoju noge i suknjice:

Å ablon je stegnut stegama i ušrafljen sa 2 šrafa za dasku od suknjice, ali su glave šrafova velike i zatvorile su jedan deo rupe za čep pa sam prvo izbušio jednu rupu koja je bila slobodna, ubacio tiplu, skinuo jedan šraf, izbušio još jednu rupu i ubacio drugu tiplu, izvadio drugi šraf kako bih dovršio i ostale rupe. Obrusiću glave šrafova i neće više biti tog problema.

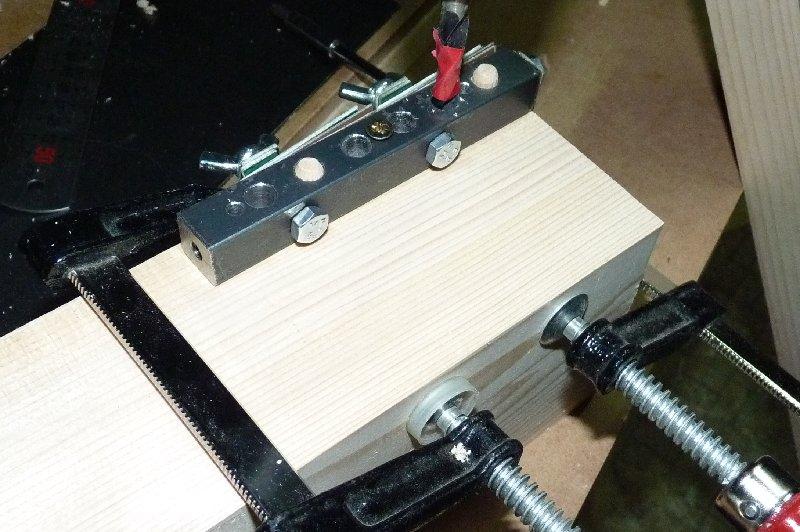

Zatim sam izbušio i nogu na isti način:

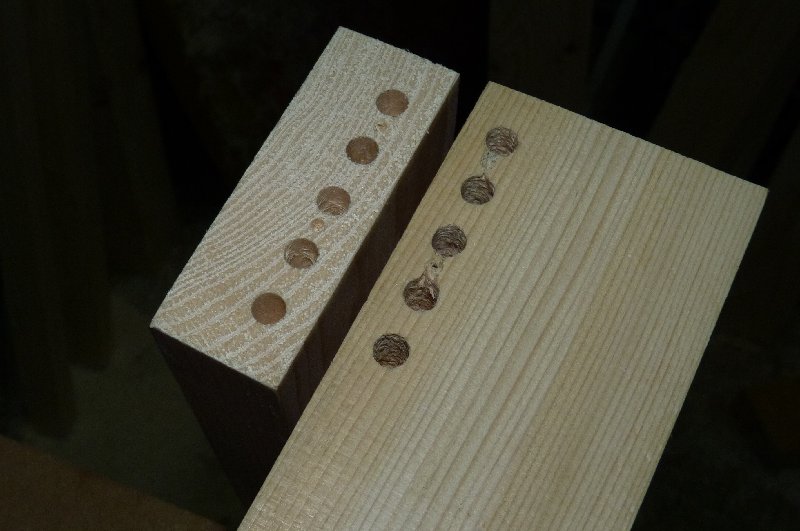

Evo kako to izgleda nakon bušenja:

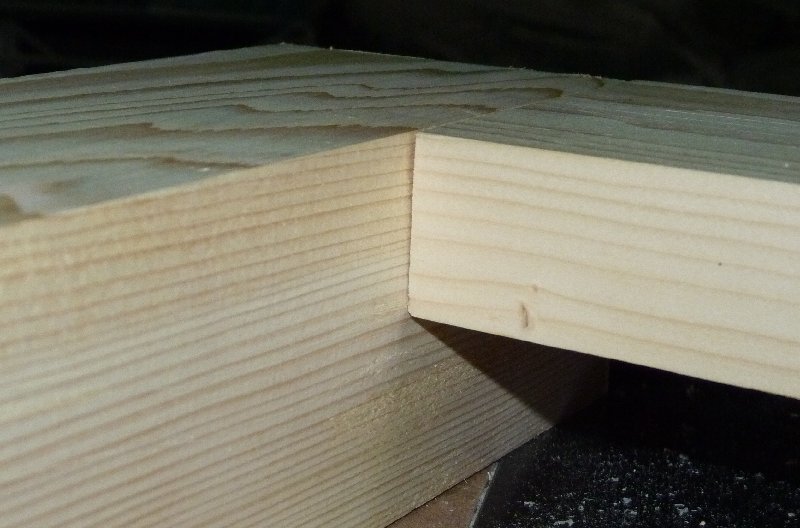

I na kraju spoj:

Ovo "zevanje" sa gornje strane je nastalo jer je sa suprotne strane podmenut komad koji je tanji od daske.

Ostaje da napravim još jedan isti šablon kako bih mogao da bušim istovremeno 2 reda rupa (koje su mi ovde neophodne), a u planu je i izrada dužeg šablona.

Pozdrav.
Sinisha

Post by **singer** » 23 Nov 2013 11:13

taj JG je super stvarcica(jig)a jeftina za izradu,ck mislim da je "zajebalo vek" :smejanje:

p.s. to sto si uradio za suknjicu stola(sa tiplicima) to je kilavo,za kratko vreme ce se rasklimati pa ces morati raditi ponovo,ali tada ces napraviti kako valja :pljesk:

rsinisa · Post by **rsinisa** » 24 Nov 2013 00:54

Veoma sam zadovoljan za sada sa ovim šablonom, danas sam imao svega sat vremena lufta za stolariju, a nadam se da ću sutra da sastavim konstrukciju stola. Da sam radio rupa-čep trebalo bi mi nekoliko dana da odradim 18 (skoro) perfektnih spojeva. Å to se tiče samog spoja, obradio sam to u temi za sto, ali ako popusti za kratko vreme, popraviću, nema druge

:tummenupp:

Pozdrav.
Sinisha

connan · Post by **connan** » 24 Nov 2013 11:03

Ovaj alat je stvarno dobra i jednostavna stvar.Ja sam sebi,pre par godina,napravio jedan veći i jedan manji i stvarno mi radi posao.Pored toliko šablona koje reklamiraju mislim da je ovaj jedan od boljih,pored onog pocket hole jig-a.

aleksandar111 · Post by **aleksandar111** » 24 Nov 2013 17:29

A to je u stvari ovo a

https://www.youtube.com/watch?v=v6fIrMNPwqk

era · Post by **era** » 25 Nov 2013 13:23

Ovo je super spravica, sad ide zima pa ima da se napravi tako nešto.

ZASto · Post by **ZASto** » 05 Dec 2013 20:53

Heh, ne može ni alatka da ti bude bez parčiće štampanih pločica

rsinisa · Post by **rsinisa** » 06 Dec 2013 00:15

O, eto i tebe ovde. Kakvo prijatno iznenadjenje.

Pozdrav.
Sinisha

Toma · Post by **Toma** » 08 Dec 2013 20:58

Ja svaki put radim novu šablonu za tiplove . Tako mi se pokazalo najpreciznije . Stavit cu sutra slike kako mi neke izgledaju

rsinisa · Post by **rsinisa** » 09 Dec 2013 00:46

Ajme, kako svaki put iznova? Ne činiš je valjda od lancuna?

Izvini za šalu, služio sam drugi deo vojnog roka u Splitu pa sam se podsetio nekih stvari ...

A sada šalu na stranu. Jedino ako je praviš od drveta pa ti pri bušenju burgija raširi rupe u šablonu. Napravi jednu od metala, a za bušenje uzmi neke jeftine (meke) burgije za drvo i trebalo bi da ti šablon potraje malo duže.

Pozdrav.
Sinisha

Toma · Post by **Toma** » 09 Dec 2013 17:27

ova slike ove šablone koju sam zadnju koristio za jedan šank od oraha i javora šta radim . Ovu širu dasku nataknem na nogu a uzu na daske koje povezuju noge . Napravim šablonu u nekih 15-20 minuta ali zato nema posli nikakvog oznacavanja na drvu i relativno brzo sve povezem a bude dosta precizno .

DuKhan · Post by **DuKhan** » 10 Dec 2013 00:49

Sablon je provereno dobar ja sam ga napravo pre par godina i sluzi dobro. Inace izgleda identricno kao tvoj

U medjuvremenu sam ga malo modifikovao ova varijanta sa plocicama koje se okrecu za 180 stepeni nije dobra i precizna, ja sam sada umesto njih stavio metalnu plocu koja viri na obe strane i nema potrebe za okretanjem, postupak je brzi i precizniji. kao distancere koristim podloske razlicite debljine. Sada izgleda slicno ovome:

http://www.harborfreight.com/self-cente ... 41345.html

Ja sam svoju pravio od strugarskog noza (valjda se tako zove, ono pravougaono na sta ide secivo od karbida).

aleksandar111 · Post by **aleksandar111** » 10 Dec 2013 10:25

Ovo se ne isplati praviti za te pare, a izgleda mnogo bolje. Ali su problem njihove mjere u inchima.

rsinisa · Post by **rsinisa** » 10 Dec 2013 11:43

Mere su nebitne, bitno da su rupe precizno izbušene u oba komada.

Pozdrav.
Sinisha

rsinisa · Post by **rsinisa** » 10 Dec 2013 16:08

DuKhan wrote:ja sam sada umesto njih stavio metalnu plocu koja viri na obe strane i nema potrebe za okretanjem

Dobro, jeste tako brže, ali ako nisi ostavio mogućnost da se ta ploča ukloni onda imaš problem bušenja na ravnoj površini, dalje od ivice.

DuKhan wrote:Sada izgleda slicno ovome:

Svaki alat ima svoje dobre i loše strane. Ovaj samocentrirajući, kao što rekoh, ne omogućava bušenje na ravnoj površini koja je udaljena od ivice, a i možeš da bušiš samo jedan red rupa. No, ako tebi to vrši posao, onda je to sasvim dobro rešenje.

Pozdrav.
Sinisha
