Pa sad 3/8" ili 5/16" ili 1/4" burgija nema bas na svakom cosku. A garant ce ti zatrebati nova u sred velikog i hitnog poslarsinisa wrote:Mere su nebitne, bitno da su rupe precizno izbušene u oba komada.
Pozdrav.
Sinisha
Šablon za bušenje rupa za drvene tiple
Mere su manje-više nebitne, tj. možda je bitna širina šablona (u odnosu na rupu, zbog minimalne širine materijala koji se spaja), dok je razmak izmedju rupa nebitan jer se istim šablonom buše rupe na oba komada. Prečnik rupe zavisi od tipli koje ćeš da koristiš, a koliko sam ja video one koje mogu da se kupe kod nas su prečnika 6, 8 i 10 mm.
Konkretne mere za šablon koji sam napravio su:
- telo šablona je od firkanta 16 x 16 mm
- dužina šablona je 101 mm
- centar prve rupa je na 16 mm od početka šablona
- razmak izmedju centara rupa je 16 mm
- rupe su prečnika 8 mm
- rupe za distancere su 4 mm
- rupe za prišrafljivanje šablona su 4 mm
- rupa sa čela je bušena sa 3,2 mm i zatim urezan navoj M4
Isplaniran je i duži šablon od 309 mm, samo nikako da ga odradim ::neznam::, ionako sam morao da kupim 3 m firkanta
.
Konkretne mere za šablon koji sam napravio su:
- telo šablona je od firkanta 16 x 16 mm
- dužina šablona je 101 mm
- centar prve rupa je na 16 mm od početka šablona
- razmak izmedju centara rupa je 16 mm
- rupe su prečnika 8 mm
- rupe za distancere su 4 mm
- rupe za prišrafljivanje šablona su 4 mm
- rupa sa čela je bušena sa 3,2 mm i zatim urezan navoj M4
Isplaniran je i duži šablon od 309 mm, samo nikako da ga odradim ::neznam::, ionako sam morao da kupim 3 m firkanta
.i ja cu si dati napraviti nesto tipa JG, nadam se da me nece kostati vise od 20-30 € da mi to naprave na cnc-u.
jos bi htio napraviti šablonu za bušenje panti i minifixa.
za pločice od panta rupe su udaljene 37mm od prednjeg ruba korpusa i razmaknute su 32mm? udaljenost za pante je 80 ili 100 mm od donjeg/gornjeg ruba?
e sad kako se buši rupa za čašicu? to ide borer promjera 35 mm, da li centar rupe ide 21,5 mm od ruba, 22,5 ili kako mi je u dynalogu prikazano 24,5? dakle, koliko mora biti od ruba fronte do početka rupe?razmak između vijaka za čašicu je 45mm?
i još pitanje za minifix, najbolji mi je onaj sa tiplom koja se raširi kad se ekscentar pritegne. kupujem onaj duži vijak (42mm). Na kojoj udaljenosti od ruba je centar rupe (34mm?), promjer je 15mm?
jos bi htio napraviti šablonu za bušenje panti i minifixa.
za pločice od panta rupe su udaljene 37mm od prednjeg ruba korpusa i razmaknute su 32mm? udaljenost za pante je 80 ili 100 mm od donjeg/gornjeg ruba?
e sad kako se buši rupa za čašicu? to ide borer promjera 35 mm, da li centar rupe ide 21,5 mm od ruba, 22,5 ili kako mi je u dynalogu prikazano 24,5? dakle, koliko mora biti od ruba fronte do početka rupe?razmak između vijaka za čašicu je 45mm?
i još pitanje za minifix, najbolji mi je onaj sa tiplom koja se raširi kad se ekscentar pritegne. kupujem onaj duži vijak (42mm). Na kojoj udaljenosti od ruba je centar rupe (34mm?), promjer je 15mm?
-
milanbetter
- Majstor početnik
- Posts: 112
- Joined: 06 May 2013 11:08
- Location: Niš, Srbija
Ovo je pravo resenje za amatere i male zanatlije:
https://www.youtube.com/watch?v=N1C7dksaPQ8
znam da cete imati dosta primedbi na to sto ja kazem, ali sve ima svoju cenu.
Ta prirucna resenja mogu biti privremena, a za vece poslove i duze koriscenje su samo gubljenje vremena. Za busenje busilicom iz ruke vam treba celicna caura, kao one koje pravi Wolfcraft, mada ni to nije uvek zgodno za rad.
https://www.youtube.com/watch?v=N1C7dksaPQ8
znam da cete imati dosta primedbi na to sto ja kazem, ali sve ima svoju cenu.
Ta prirucna resenja mogu biti privremena, a za vece poslove i duze koriscenje su samo gubljenje vremena. Za busenje busilicom iz ruke vam treba celicna caura, kao one koje pravi Wolfcraft, mada ni to nije uvek zgodno za rad.
ima mnogo jeftino resenje sa visestrukom promenom :tummenupp:
http://www.youtube.com/watch?v=TCZxHqeh5OM
http://www.youtube.com/watch?v=TCZxHqeh5OM
Nema tog industrijskog giganta od koga mi ne mozemo napraviti malo ili srednje preduzece!!!
ovo mi se čini kao jedna od boljih stvari za tiplanje. nema nikakvih podešavanja sa pločicama ni ništa a rupe su uvijek centrirane.
https://www.youtube.com/watch?v=aTMiGY-m4VU#t=57
https://www.youtube.com/watch?v=aTMiGY-m4VU#t=57
Da, ali ponekad je potrebno izbušiti rupe u 2 reda ili negde na nekoj ploči, i tada ovaj alat ne može da se upotrebi. Joint genie mi je sasvim dobar i veoma sam zadovoljan njegovom upotrebljivošću.
Pozdrav.
Sinisha
Pozdrav.
Sinisha
Last edited by rsinisa on 19 Oct 2014 21:25, edited 1 time in total.

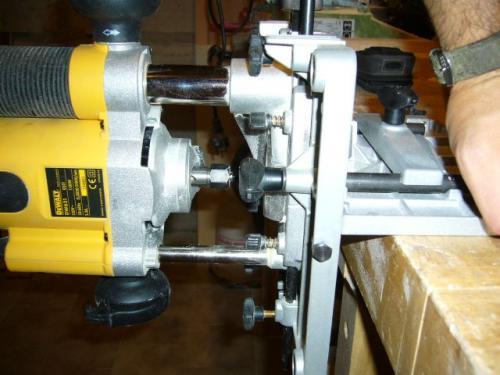

Ima, najjeftinije ti je resenje da izbusis glodalicom ovako:singer wrote:ima mnogo jeftino resenje sa visestrukom promenom :tummenupp:
http://www.youtube.com/watch?v=TCZxHqeh5OM
U prethodnom postu sam linkovao Mafell, koji jeste skup, 750-800e, ali ima i jeftinijih, na primer Felisatti +/-450e, Triton 220e, zavisi od marke. A ta resenja sa sablonima traju dok se caura ne razloce i to ti je jedno 500 tiplova i kraj. Treba ti i specijalna burgija/freza od 30 evra ako hoces da radis bez problema. Znaci opet kolko para toliko i muzike, sve ima svoju cenu i sve ti se odrazava i na vreme i na preciznost.
