Sve u šablone

djuro2 · Post by **djuro2** » 16 Apr 2012 23:54

Ovo je verzija broj dva. Verzija broj jedan nije bila ni dovoljni precizna niti prakticna.
Jedno moje pomagalo pomocu kojeg u roku 5 do 10 min imam izbusene sve rupe za gornje ili donje elemente i spremni su da ih se posarafi te predje na drugi.

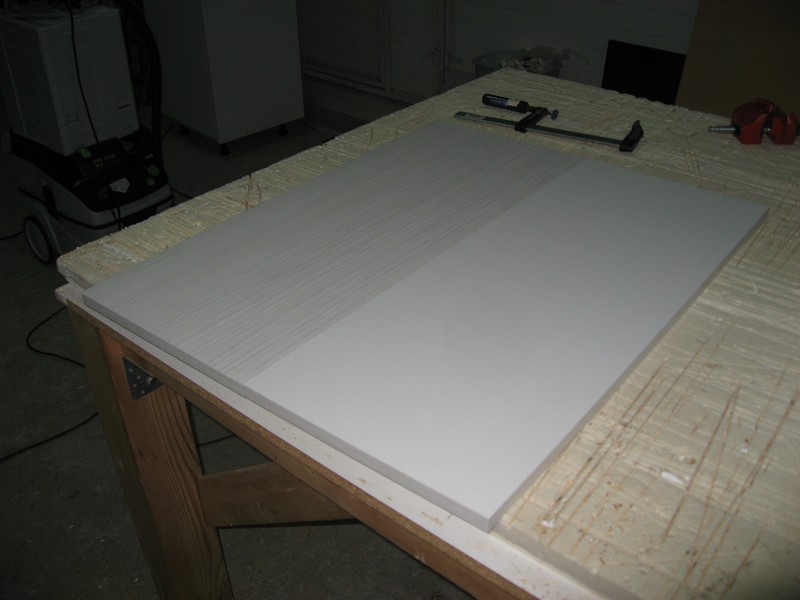

Prazne ploce spremne za busenje

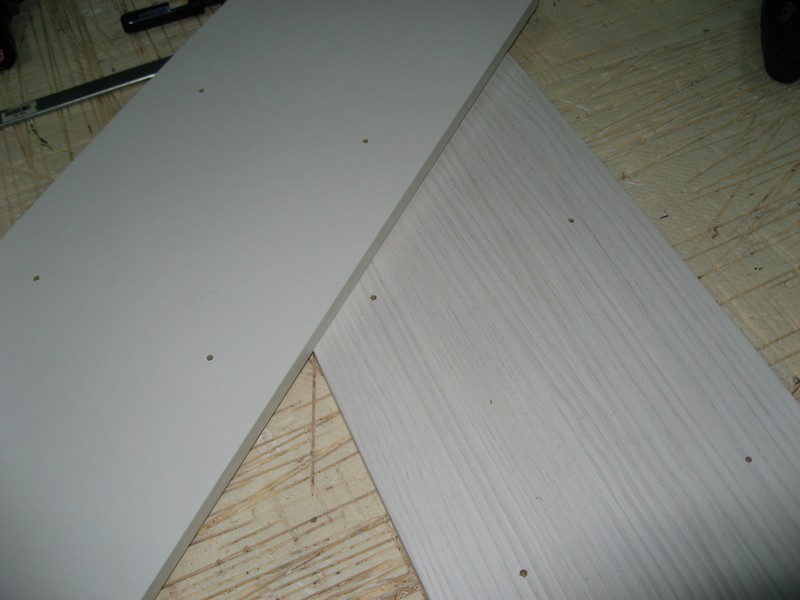

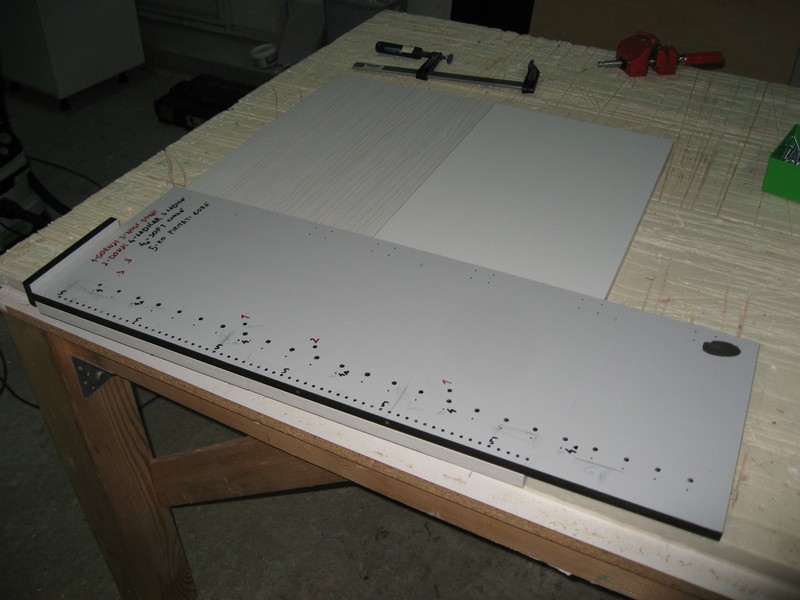

Sablona na mjestu i u jednom potezu imam izbusene sve rupe za sarafe na donjem dijelu isto vrijedi i za vrh elementa

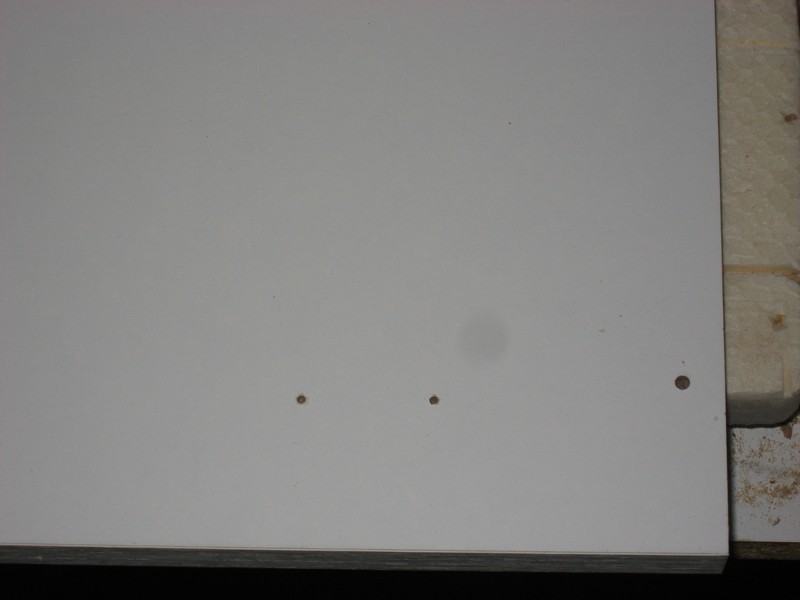

Rupice za vijke

Pa busimo rupe za police. U ovom slucaju dvije police za gornje elemnte. Buse se brojevi 2 ako je donji u pitanju busi se rupa 1. Jednostavno, precizno i brzo.

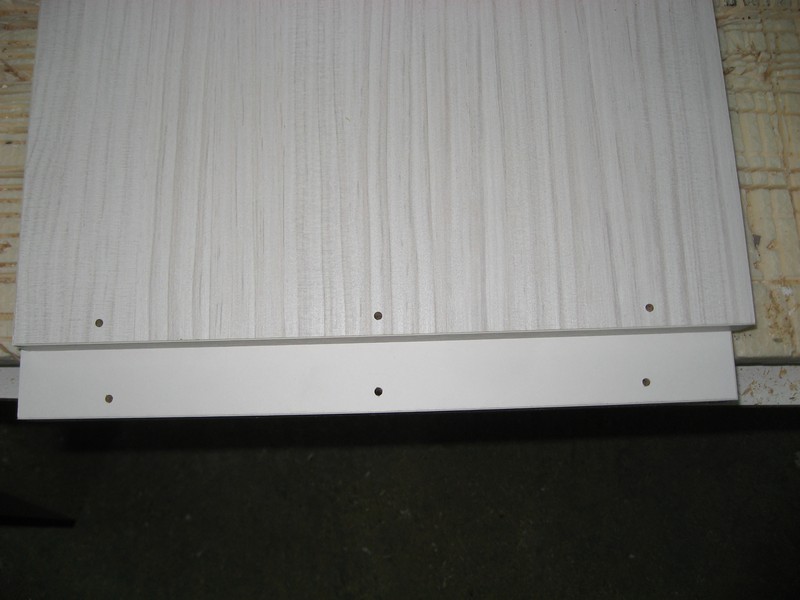

Rupe za police su naravno uredne jer ih ploca pritisne.

Ne smijemo zaboraviti spojnice za fronte. I to se radi precizno i jednostavno, bez mjerenja naravno.

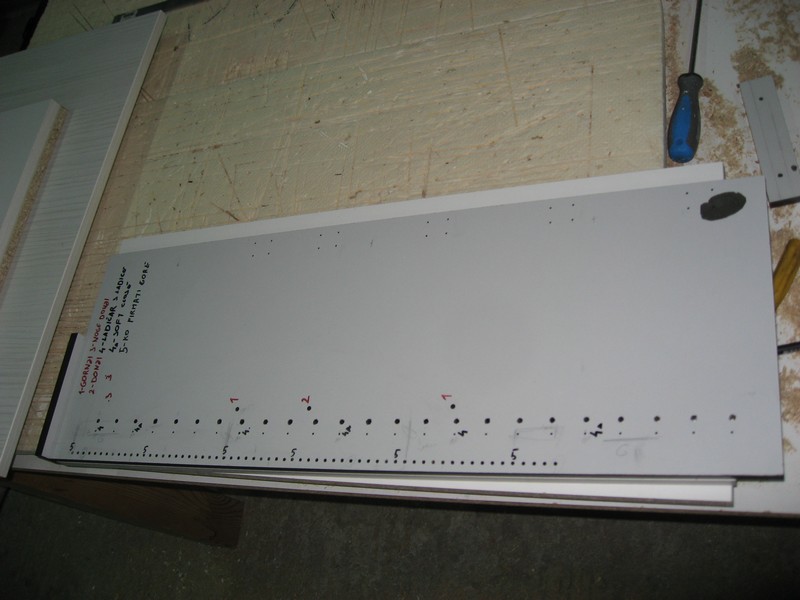

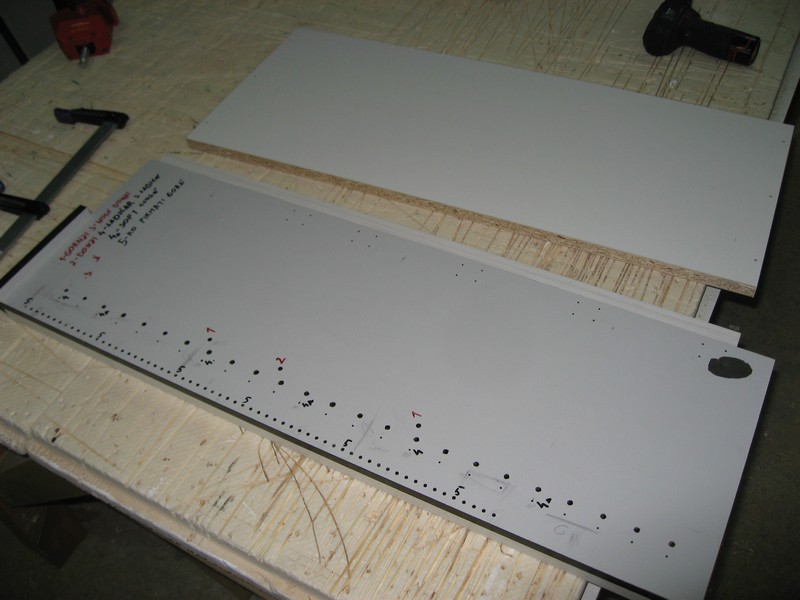

I njeno velicanstvo sablona na kraju

Posebno zadovoljstvo mi je postaviti lijevu i desnu plocu za ladicar sa tri vrata + soft close za metabox. To je puno rupa koje se buse odjednom i to bez mjerenja samo se posarafe vodilice.

Radeci razne elemnte tako busim nove rupe i pisem druge brojeve. Sutra cu raditi viseci elemnt sa dvoja vrata na pneumatske podizace. Konacno cu stviti u sablonu mjere za pneumatske podizace pa da ne moram mjeruckat stalno. Eto tako.
Uh al sam stavio slika

E da skoro zaboravio a busim i ruckice pomocu ovoga i to ide express. Kad se samo sjetim kako je bilo kada sam crtkao i mjerkao sve za rucke :forbannad:

caca · Post by **caca** » 17 Apr 2012 01:21

Bravo

ropee · Post by **ropee** » 17 Apr 2012 08:29

Bravo,

Mislim da je ovo jedno sasvim normalno razmišljanje o razvijanju šablone , ukoliko se orjentiraš za izradu npr. kuhinjskih elemenata , :hurra:

mali perica · Post by **mali perica** » 17 Apr 2012 10:53

bravo....prakticno i jednostavno

djuro2 · Post by **djuro2** » 17 Apr 2012 13:42

mali perica wrote:bravo....prakticno i jednostavno

Moze posluziti i za druge stvari, regale il ormare. Kod busenja ruckica ili spojnica. Ako i de kakva ladica u ormar il regal eto opet moze i tu uletit, al prvenstveno je za kuhinjeske elemente namijenjeno.
Ako netko ima kakvu ideju za poboljsat koncept nek kaze. Volim si olaksat i ubrzat gdje god ide

djuro2 · Post by **djuro2** » 24 Jul 2014 21:40

Projekti idu i ima ih pa se pronalaze novi nacini za ubrzavanje nekih stvari.
Dugo vremena me mucilo busenje rupica za drzace polica. Probao vise verzija i na kraju odlucio da je dosta igranja i udrio konacno rijesenje mojeg problema.

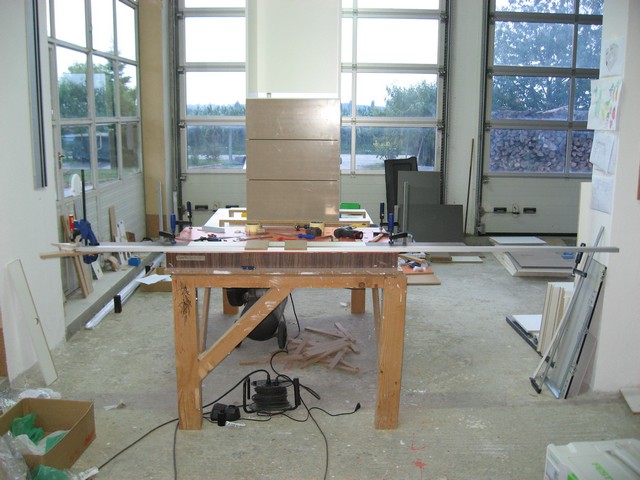

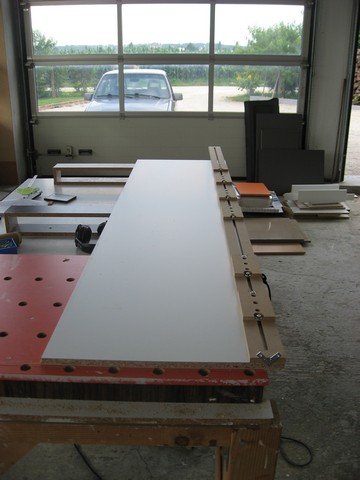

Dakle za uspjesno busenje ovih razmjera, brzo cisto i precizno treba imati glodalicu. Tocka. Treba onda i kopirni prsten i samo treba pozicionirati svaki put precizno. Posto mi je zadnji projekt bio najveci izazov po zahtjevu za brojem polica + svaka polica mora imati 3 razlicite pozicije dolazim do velikog broja rupica koje moraju biti tocno i lijepo izbusene. Rijesenje je tu:

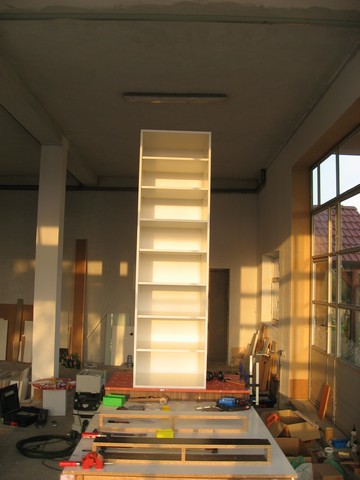

A rezultat koristenja ovog pomagala je tu:

na kracim elementima koristim i kracu verziju istog pomagala. Imam od 270cm i jednu od 110cm.

djuro2 · Post by **djuro2** » 24 Jul 2014 21:43

Taj isti projekt je trebao i ruckice koje dolaze u stangi 275cm dugackoj pa ju je trebalo raspiliti precizno i puno puta. 6 takvih stangi je bilo u igri.

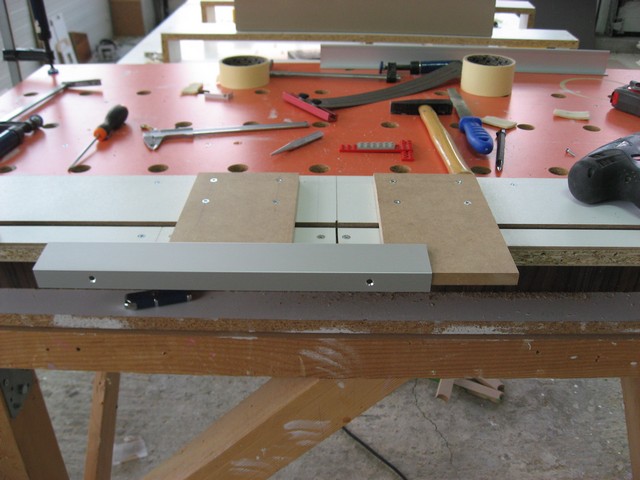

Na raspolaganju sam imao ubodnu pilu za to pa sam napravio ovo pomagalo

To isto pomagalo mi je sluzilo i za obradu ruckica. Busnje rupa za sarafe.

Post by **mbole** » 25 Jul 2014 06:56

Lepo izgleda, samo kad si ga vec pravio sto nisi uradio kompletan niz po 32/37?

djuro2 · Post by **djuro2** » 25 Jul 2014 07:17

mbole wrote:Lepo izgleda, samo kad si ga vec pravio sto nisi uradio kompletan niz po 32/37?

Nemam potrebu za 32/37 jer sam napravio ono sa pocetka teme. Ako se pojavi potreba za necim van kuhinjskih elemenata imam jos pomagala koje i to rijesavaju. Stavit cu i njih kad nadjem vremena.

milica · Post by **milica** » 25 Jul 2014 11:06

Moze li neko objasniti sta znaci sablon 32/37, ako je glupo pitanje izvinite.

djuro2 · Post by **djuro2** » 25 Jul 2014 13:44

milica wrote:Moze li neko objasniti sta znaci sablon 32/37, ako je glupo pitanje izvinite.

Postoje glupa pitanja, ali ovo nije jedno od njih

32/37 je standrad koji kaze sljedece. Od ruba rupe se buse na udaljenosti od 37mm a razmak izmedju rupa je 32mm.
Primijer. Rupe za podlozne plocice za spojnice se buse na 37mm od ruba a razmak izmedju njih je 32mm. Razmak rupa na ruckicama je zbroj od 32mm.

Rupe za vodilice za ladice isto pocinju na 37mm od ruba a razmak na samoj vodilici je zbroj 32mm itd.

milica · Post by **milica** » 25 Jul 2014 22:38

Hvala na strucnom odgovoru.

Nisam znala za te standarde. Stalno se nesto novo nauci, zato i posecujem ovaj forum.
