Izrada prozora....

velja · Post by **velja** » 30 Mar 2011 19:58

mbole wrote:naravno ne valja ni da je rupa prevelika, pa da cep u njoj "landara".

A.. To nikako!!!

saša · Post by **saša** » 30 Mar 2011 20:42

Tishler, ja sam izgleda najgluplji od sve dece...
Kad bi samo uneo i ostale dimenzije za ovu donju štafnu. Nisam uspeo da skontam dimenzije ovog uzdužnog "polunuta". Dimenzije čepa su mi kao jasne...ova desna strana je široka 28 mm a leva 13 mm. U sredini je ovaj čep koji je širine 22 mm, s gornje strane je sužen za 13 mm tj. sa 82 na 69 mm ali ovaj uzdužni nut koji ide sa spoljne strane preko kojeg naleže aluminijumska lajsna ne mogu da skontam koliki je.
Izvinjavam se što sam dosadan s ovim pitanjima ali ko pita bude glup 5 minuta a ko ne pita bude glup ceo život.
Pozz svima

Post by **tishler** » 30 Mar 2011 21:44

nisam ni dao dimenzije falca ..moja greska :pucko: a taj falc zavisi od lajsne
kolega branimir je opiso kakvu on koristi i da pod odredjenim uglom radi falc i ja sam nekad koristio takvu
ima i ih znaci vise vrsta kod nekih se u lajsnu uvlaci guma ...tako da falc prilagodim lajsni ovaj koji ja radim je 28x25 a onaj mali utor radim testerom ,koliki je ne znam, jer ga ustimam po lajsni i nisam nikad izmjerio

samo ti pitaj sve sto te interesuje idemo step bay step i ja sam malo ogranicen vremenom al istjeracemo ovo do kraja ...

branimir · Post by **branimir** » 31 Mar 2011 09:12

Sasa,
imas sliku donjeg dela i u principu radis samo jedan falc od 13mm x dubina prvog falca koji
radis na ostalim elementima stoka. Sve ostalo ti odredjuje lasna.Probacu danas naci uzorak donjeg
dela za nisalovu lajsnu pa cu slikati.

branimir · Post by **branimir** » 31 Mar 2011 15:50

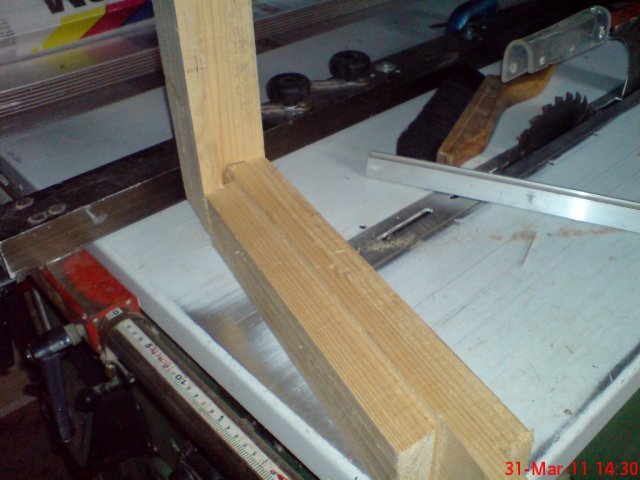

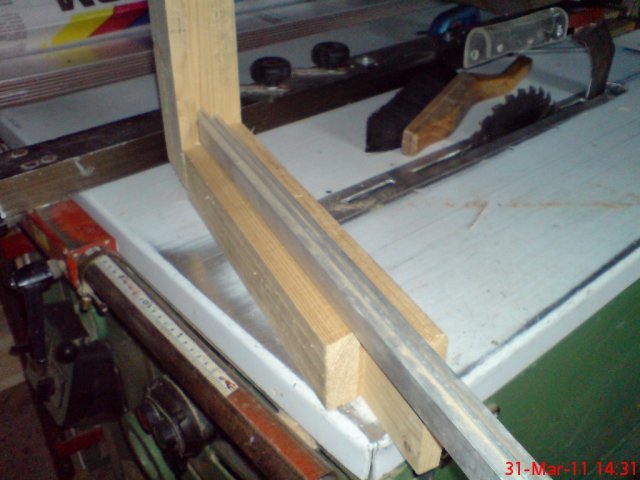

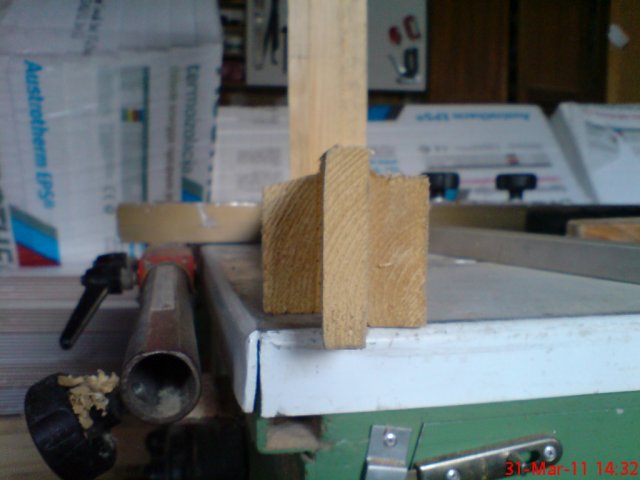

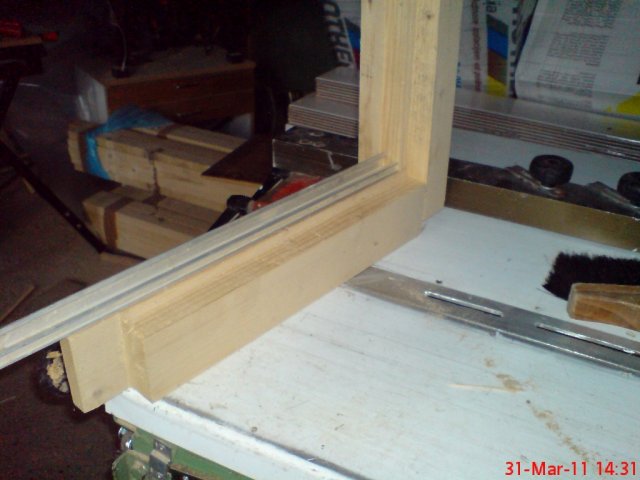

Evo slika, slikano mobilnim, posluzice.

Nadam se da ce ti pomoci.Lajsna je Nisalova uzeta pre desetak godina.Ove koje tishler
koristi su koliko vidim bolje jer pokrivaju ceo spiljni deo.

branimir · Post by **branimir** » 31 Mar 2011 16:50

Na ovu lasnu dolazi keder.Ja falceve na predmeru odradjujem na cirkularu tako da dobijam
lajsne 9x20 mm i 9x45mm tako da samo malom propustim kroz frezer, a lajsne iskoristim za ovo

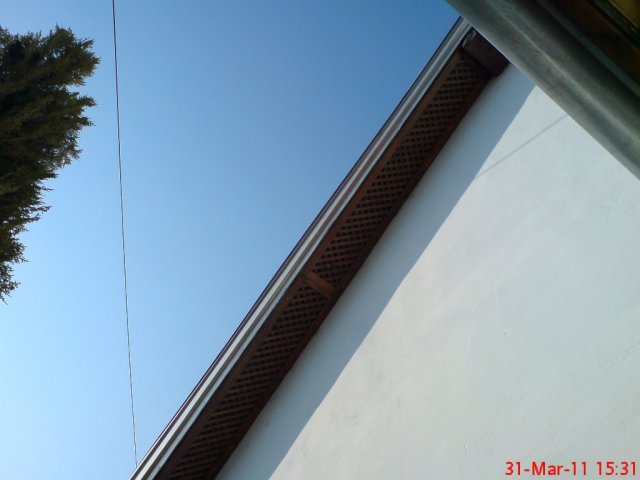

Opsivam kucu od dole, pravim mrezu preko koje stavljav sitnu mrezu da se ne moze gamad
zavlaciti i ujedno mi sluzi za ventilaciju izolovanog krova.Jeftino (od otpada), prakticni i korisno.

Post by **tishler** » 05 Apr 2011 21:50

3d prikaz duplih cepova i rupa za stok prozora.

Da napomenem,na uspravnim elementima stoka radim rupe a vodoravnim cepove ali rupe na gorrnjoj i donjoj strani nisu iste ..

evo kako izgleda na gornjoj strani ..

a ovo na donjoj strani koja se uklapa sa elementom na koji ide al lajsna (okapnica)

ovo su cepovi

i na donjem elementu za al lajsnu su isti cepovi

nisam stavio mjere cepova da se ne bi zbunili ..znaci kako radim cepove na gornjem vodoravnom elementu tako isto i na donjem ...

Post by **tishler** » 05 Apr 2011 23:05

valjda je jasan ovaj dio price oko stokova

ako jeste idemo na krila..

Da bi dobili dimenzije krila mjerimo duzine (prostor) izmedju prvih falceva na stoku ne onog koji sluzi za upadnice nego od falca 28x13 i na tu duzinu dodajemo 3cm a po visini od pocetka donjeg elemnta pa takodje do falca 28x13 i tu dodajemo jos 3 cm ...

Na krilima su obavezni dupli cepovi i zbog jednog falca 50x13 nisu teski za izradu ...

Prije sklapanja krila ja radim jedan mali rez ili falc (2x2mm)na stafli gdje se naslanja staklo jer ce silikon da popuni taj falc i imace jacu vezu izmedju drveta i stakla

i skidam kosinu samo na donjim elementima krila zbog lakseg slivanja vode i kise na okapnicu

slijedi sklapanje i provjera vinkla

caca · Post by **caca** » 06 Apr 2011 00:08

Alga napravi,svaka cast.
Posto kosta cena takvog prozora 120x120 primer?

DataS · Post by **DataS** » 06 Apr 2011 01:16

Znam da je trebalo dosta vremena da uradiš crteže.
Još nekoliko pitanja:
- Ako se radi spoj pod 45 stepeni, da li se koriguju samo krajnji segmenti čepova i rupa da budu pod 45 stepeni ili ima još nekih komplikacija? Da li je teže ostvariti takav spoj?
- Na slikama se ne vidi da li koristiš nešto za stezanje prilikom sklapanja?
- Da li je provera dijagonala dovoljna za proveru vinkla i da li koristiš neka pomagala za održavanje pravilnog oblika dok ne očvrsnu spojevi?

branimir · Post by **branimir** » 06 Apr 2011 14:29

Napreduje tutorijal, ako se ne varam i prvi autorski rad.

MapleMan · Post by **MapleMan** » 06 Apr 2011 15:42

Zadnja vest od prijatelja iz nemačke " Brate skidaju aluminijumske prozore jer im se krive i nevole ih i vraćaju se na drvo " Mislim se u sebi može im se, al još samo kad bih im i mi prodavali malo ? Tishler svaka čast !
a evo jedan interesantan link kako to švabe rade http://www.suedtirol-fenster.com/de/auf ... 30,924,916 :buga: :buga: :buga:

Post by **mbole** » 06 Apr 2011 17:00

Takvih "zadnjih vesti" sam se naslusao vec godinama

Dajte ljudi, mislim stvaaaarno.

DataS · Post by **DataS** » 06 Apr 2011 18:42

Pre će biti da je to zbog njihovog poreskog sistema koji stimuliše sve investicije koje imaju za cilj smanjenje potrošnje energije.
A ne savijanje, zračenje, kancerogen PVC i sl.:stolt:

saša · Post by **saša** » 06 Apr 2011 19:29

Tishler, ko bi drugi pitao ako to ne budem ja...Blago ostalima kojima je jasno...Ja sebe neću više pravdati da slabo kapiram...pa zato da te zamolim ako možeš opet da okačiš onakav skeč up sa poprečnim presekom i dimenzijama štafni za krila...normalno sa dimenzijama rupa i čepova...
Hvala unapred i pozdrav.
PS Ono oko futera za prozor sam savladao i to mi je kao jasno...Još samo ova krila...
